Λεπτομέρειες:
|
Βαλβίδα: | CF8 | Σφαίρα: | CF8 |
---|---|---|---|
Υλικό καθισμάτων: | PTFE | Μέγεθος: | 1/2 " ~8» |
Πρότυπα: | Ansi | δομή: | Πλήρης λιμένας |
Υψηλό φως: | 150LB βαλμένη φλάντζα ανοξείδωτο βαλβίδα σφαιρών,CF8 βαλμένη φλάντζα ανοξείδωτο βαλβίδα σφαιρών,Βαλμένη φλάντζα βαλβίδα σφαιρών Ansi πρότυπα |

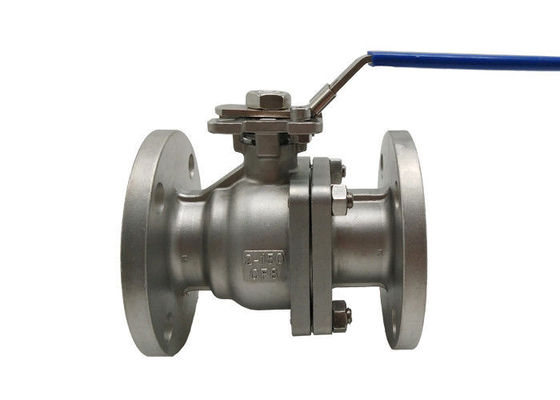

Βαλμένη φλάντζα βαλβίδα σφαιρών κατηγορίας 150LB CF8 ανοξείδωτο 2 ίντσα που λειτουργεί από τη λαβή
Προδιαγραφές
το ανοξείδωτο 2 κομματιών πλήρεις λιμένων βαλβίδες σφαιρών Ansi βαλμένες φλάντζα 150# σχεδιάζεται για τις γενικές χημικές και βιομηχανικές εφαρμογές. Αυτή η επένδυση πέταξε τις βαλβίδες προσφέρει τη χαμηλή λειτουργούσα ροπή με τη λαβή σύρτης-κλειδώματος στροφής τετάρτων. Η αφαίρεση της λαβής επιτρέπει το εύκολο μοντάρισμα των ηλεκτρικών ή πνευματικών ενεργοποιητών με το άμεσο να τοποθετήσει βιομηχανικά τυποποιημένων ISO5211 μαξιλάρι. Αυτό ασφαλίζει την ευθυγράμμιση άξονων ακρίβειας και εξαλείφει την ανάγκη για τα πρόσθετες υποστηρίγματα και τις συζεύξεις. Το τριπλό σχέδιο σφραγίδων μίσχων ζωντανός-φορτώνεται και αυτορρυθμιζόμενος, αντισταθμίζοντας την ένδυση, την πίεση, και τις διακυμάνσεις θερμοκρασίας. Όλες οι βαλβίδες εξετάζονται ανά API 598.
Πλήρης λιμένας για την απεριόριστη ροή
Σώμα, σφαίρα και μίσχος ανοξείδωτου 316
Μίσχος απόδειξης χτυπήματος έξω
Τα καθίσματα σφαιρών RTFE επεκτείνουν τη ζωή κύκλων και μειώνουν τη ροπή
Το τριπλό σχέδιο σφραγίδων μίσχων RTFE/Viton, ζει φορτωμένος
Λαβή κλειδώματος συρτών (Padlockable)
Έτοιμο ISO5211 άμεσο να τοποθετήσει ενεργοποιητών μαξιλάρι
Αντιστατικό σχέδιο
Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π |
Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2» | Περισσότερες προδιαγραφές, μας έρχονται σε επαφή με ελεύθερα | |||||||||||||
3» | ||||||||||||||
4» | ||||||||||||||
5» | ||||||||||||||
6» | ||||||||||||||
8» |
Εν συντομία εισαγωγή
Η δομή της επιπλέουσας βαλβίδας σφαιρών επιπλέει. Στο πλαίσιο της δράσης της μέσης πίεσης, η σφαίρα μπορεί να παραγάγει μια ορισμένη μετατόπιση και να πιέσει ενάντια στην επιφάνεια σφράγισης στο τέλος εξόδου για να εξασφαλίσει τη σφράγιση του τέλους εξόδου.
Η επιπλέουσα βαλβίδα σφαιρών έχει μια απλή δομή και μια καλή εκτέλεση σφράγισης, αλλά το φορτίο της σφαίρας που υποβάλλεται στο λειτουργώντας μέσο όλα διαβιβάζεται στο σφραγίζοντας δαχτυλίδι εξόδου, έτσι είναι απαραίτητο να εξεταστεί εάν το υλικό σφραγίζοντας δαχτυλιδιών μπορεί να αντισταθεί το λειτουργώντας φορτίο του σφαιρικού μέσου. Αυτή η δομή χρησιμοποιείται ευρέως στις βαλβίδες σφαιρών μέσης και χαμηλής πίεσης.
Η δύναμη της βαλβίδας σφαιρών
1. Η ρευστή αντίσταση είναι μικρή, και η full-bore βαλβίδα σφαιρών είναι σχεδόν χωρίς την αντίσταση ροής.
2. Απλή δομή, μικρό μέγεθος και ελαφρύς.
3. Έχει δύο σφραγίζοντας πρόσωπα, και το υλικό σφραγίζοντας επιφάνειας της βαλβίδας σφαιρών χρησιμοποιείται ευρέως στα διάφορα πλαστικά, και έχει την καλή εκτέλεση σφράγισης και μπορεί να επιτύχει την πλήρη σφράγιση. Επίσης έχει χρησιμοποιηθεί ευρέως στα κενά συστήματα.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
