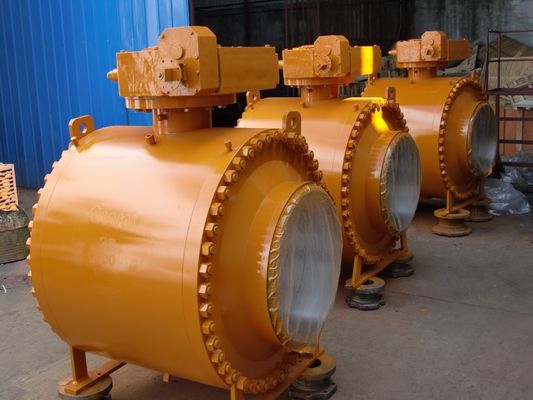

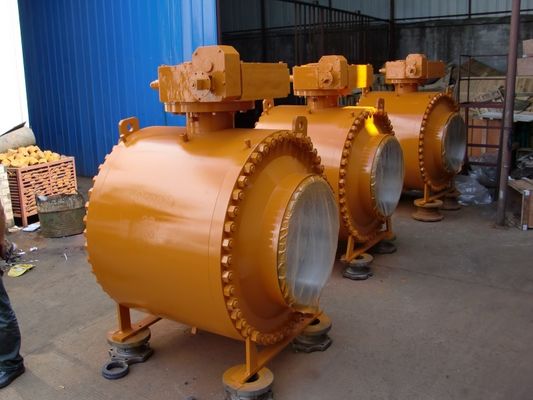

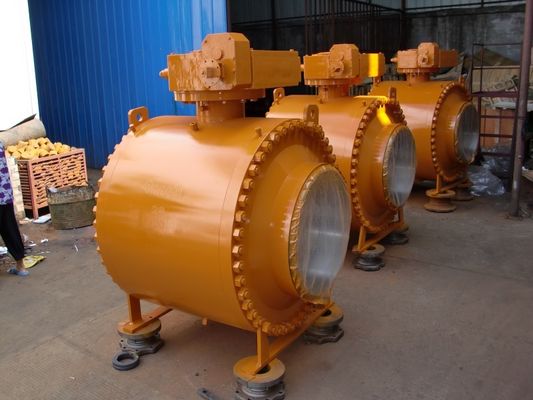

Πυρκαγιάς ασφαλής διπλή βαλβίδα σφαιρών απομόνωσης τοποθετημένη Trunnion

Διπλή απομόνωση & ξέβαή είσοδος βαλβίδων σφαιρών δευτερεύουσα

Χαρακτηριστικά γνωρίσματα:

1. Χυτός τύπος με το 2 χωρισμένο PC σώμα Deisgn ή σφυρηλατημένος τύπος με το σχέδιο σώματος 3 PC,
Χυτό υλικό: WCB, CF8, CF8M, CF8C, διπλό ανοξείδωτο, κ.λπ.
Σφυρηλατημένο υλικό: A105, F304, F316, F317, F347, F11, F51, F59, Κ.ΛΠ.
Άλλα υλικά διαθέσιμα κατόπιν αιτήματος, διαθέσιμα στα διάφορα υλικά περιποίησης και καθισμάτων (ελαστικών και μέταλλο) στους διαφορετικούς όρους υπηρεσιών κοστουμιών.

2. Διαθέσιμη λειτουργία:
Κανονική λαβή ή κλειδώσιμη λαβή που χρησιμοποιείται,
Εργαλείο που χρησιμοποιείται,
Pneuamtic που χρησιμοποιείται,
Ηλεκτρική λειτουργημένη ή υδραυλική που χρησιμοποιείται.

2. Διαθέσιμη εκτίμηση πίεσης:
CL150, CL300, CL600, CL900, CL1500, CL2500

3. Το διαθέσιμο μέγεθος κυμαίνεται: 1/2» - 18»

4. Πρότυπα εφαρμογής
Πρότυπα σχεδίου: API 6D
Διάσταση φλαντζών στο Ansi B16.5
Πρόσωπο με πρόσωπο διάσταση στο Ansi B16.10
Προ-temp. Εκτίμηση της βαλβίδας σφαιρών σε ASME B16.34
Πάχος τοίχων σε ASME B16.34
Χρηματοκιβώτιο πυρκαγιάς του σχεδίου βαλβίδων σφαιρών στο API 6FA/API 607
Επιθεωρήστε & εξετάστε: API 6D/API598
Χαρακτηρισμός βαλβίδων της βαλβίδας σφαιρών: MSS- SP-25
Σε κ.-01-75 κατόπιν αιτήσεως

Περιγραφή
Τρία κομμάτια σωμάτων. Η βαλβίδα σχεδιάζεται σύμφωνα με τις απαιτήσεις του API 6D για την υπηρεσία σωληνώσεων. Αντιστατικό και αντι σχέδιο μίσχων εκρήξεων. Το σχέδιο καθισμάτων δίνει το τέλειο tighness και είναι διαθέσιμο ως είτε μόνος-ανακουφίζοντας τύπο είτε διπλό τύπο επίδρασης εμβόλων. Το σχέδιο ελαχιστοποιεί την τριβή που οδηγεί στη χαμηλή λειτουργούσα ροπή. Διαθέσιμος ως διπλό φραγμό και ξέβαήν εκτέλεση, η οποία επιτρέπει τον εξαερισμό και το στράγγιγμα του ρευστού μολβών από την κοιλότητα σωμάτων. Διαθέσιμος πλήρης και μειωμένος άντεξε. Βαλβίδες σφαιρών firesafe που εξετάζονται σύμφωνα με το EN 12266-2 των BS, το API 6FA και το API 607. Οι ηλεκτρικοί, πνευματικοί και hydravlic ενεργοποιητές είναι διαθέσιμοι στην απαίτηση του πελάτη.

Γενική εισαγωγή
Τοποθετημένες οι Trunnion βαλβίδες σφαιρών σχεδιάζονται σύμφωνα με το API 6D για την κατηγορία 150, 300, 600, 900, 1500 κατηγοριών ASME, και ο διασπασμένος χυτοχάλυβας σωμάτων 2500.Tow-κομματιού και σφυρηλατημένος ο τρεις-κομμάτι χάλυβας που οι δευτερεύουσες αμπαρωμένες σχέδιο συνδέσεις εισόδων μεταξύ του σώματος και της περάτωσης, αμπαρωμένη trunnion σύνδεση, πάχος σωμάτων συμμορφώνονται με το δαχτυλίδι Ansi B16.34.Seat επιπλέουν τον τύπο, συμπιεζόμενο δί ελατηρίου για να βεβαιώσουν την επαφή με τη σφαίρα προκειμένου να παρασχεθεί μια αποτελεσματική σφιχτή σφραγίδα ακόμη και στη χαμηλή διαφορική πίεση μεταξύ της κοιλότητας και της προς τα κάτω περάτωσης. Το τυποποιημένο σχέδιο είναι μαλακό που κάθεται. Υλικά τα διαφορετικά μαλακά καθισμάτων είναι διαθέσιμα βασισμένα στις συνθήκες εργασίας πελατών. Διαθέσιμος σε πλήρες και μειωμένο Bore.Electrical, τους πνευματικούς και υδραυλικούς ενεργοποιητές είναι διαθέσιμος βασισμένος στην απαίτηση πελατών. Κοινή κατασκευή σώματος

Τρία σωμάτων τελών κομμάτια σχεδίου εισόδων, η από γραφίτη σφραγίδα δαχτυλιδιών ή o-ring viton (ή αίτημα) εξασφαλίζουν απόλυτη ακεραιότητα σφραγίδων. Τα αμπαρωμένα σχέδια σωμάτων περιλαμβάνουν ένα σφιχτό επικαλύπτοντας μέταλλο ανοχής κατάλληλο μεταξύ του σώματος και του προσαρμοστή να ελαχιστοποιήσει οποιαδήποτε δυνατότητα της μετακίνησης λόγω της πίεσης σωληνώσεων. Το υψηλής θερμοκρασίας σπειροειδές γεμισμένο στόλισμα χάλυβα πληγών ανοξείδωτο grafoil χρησιμοποιείται για την απόλυτη σφραγίδα.
Το σώμα και οι προσαρμοστές διαστασιολογούνται για την επαφή μετάλλων για να εξασφαλίσουν σωστή συντριβή στολισμάτων.

Κύριο υλικό

Ασφαλές σχέδιο πυρκαγιάς

Οι βαλβίδες σφαιρών εξασφαλίζουν πέρασμα 100% της ασφαλούς δοκιμής πυρκαγιάς. Δεδομένου ότι η βαλβίδα σφαιρών εφαρμόζει το δύο σφραγισμένο σχέδιο μέσω O-ring των σφραγίδων και του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων. Όταν η βαλβίδα είναι στην πυρκαγιά, τα μη μεταλλικά υλικά όπως οι σφραγίδες καθισμάτων PTFE, τα στολίσματα, O-ring οι σφραγίδες, λαστιχένιο κ.λπ. θα βλαφθούν, εν τω μεταξύ το εξωτερικό στρώμα του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων παρέχει μια δευτεροβάθμια σφραγίδα. Όταν το μαλακό κάθισμα καίγεται, το κάθισμα μετάλλων θα διαμορφώσει αυτόματα μια σφραγίδα μετάλλων με τη σφαίρα κάτω από την ώθηση του ελατηρίου που θα ελέγξει αποτελεσματικά την εσωτερική διαρροή και την εξωτερική διαρροή. Το σχέδιο βαλβίδων συμφωνεί πλήρως με το API 607, API 6FA, BS 6755, JB/Τ 6899 και άλλα πρότυπα,

Μίσχος απόδειξης εκρήξεων:

Ο μίσχος γίνεται χωριστά από τη σφαίρα με τον ακέραιο τ-τύπο γύρω από τον ώμο, που διατηρείται από μειλίχιο. (άλλα σχέδια είναι διαθέσιμα κατόπιν αιτήσεως)

Αντιστατική συσκευή:

Η άνοιξη συν την από γραφίτη αντιστατική συσκευή τύπων εφαρμόζεται μεταξύ της σφαίρας, του μίσχου, της φλάντζας αδένων και του σώματος για να κρατήσει την ηλεκτρική συνοχή μεταξύ όλων των μεταλλικών συστατικών. Και εξασφαλίστε την αντίσταση χαμηλότερη από την αυστηρότερη απαίτηση υπηρεσιών.

Συσκευή εγχύσεων λιπών

Για DN150 (NPS 6) & μεγαλύτερος στο μίσχο και στο κάθισμα βαλβίδων παρέχεται μια σφραγίζοντας συσκευή εγχύσεων λιπών, για DN125 & μικρότερος, μπορούμε να παρέχουμε τη σφραγίζοντας συσκευή εγχύσεων λιπών σύμφωνα με τις απαιτήσεις πελατών. Όταν O-ring βλάπτεται τυχαία, από την εγχθμένη στεγανωτική ουσία που σφραγίζεται για να αποτρέψει τα μέσα μέσω της βαλβίδας του δαχτυλιδιού και ο μίσχος καθισμάτων διαρρέει.

Επιλογές σφράγισης

Μαλακό κάθισμα: Μέταλλο στο μέταλλο O-Ring σφραγίδα

Η απλή αξιόπιστη σφράγιση δομών εφαρμόσιμη στη μοριακή αξιόπιστη χαμηλή ροπή σφράγισης συναντά των πελατών υψηλών

ευρύ χαμηλότερο κόστος εφαρμογής. τα μέσα ρυθμίζουν την αξιοπιστία σφράγισης και τις χαμηλές απαιτήσεις ροπής

ΔΙΠΛΟΙ ΦΡΑΓΜΟΣ & ΦΛΕΒΟΤΟΜΙΑ (DBB)

Όταν η σφαίρα είναι στην κλειστή θέση, κάθε κάθισμα σφραγίζει μακριά το μέσο διαδικασίας ανεξάρτητα συγχρόνως μεταξύ του ρεύματος up/down και η κοιλότητα σωμάτων, αυτό επιτρέπει την παγιδευμένη πίεση κοιλοτήτων (DBB) μέσω της βαλβίδας αγωγών και διεξόδων. Ο διπλός φραγμός και η ξέβαή λειτουργία το καθιστούν πιθανό να ξεπλύνουν τη βαλβίδα υπό πίεση και να ελέγξουν που το κάθισμα σφραγίζει κατάλληλα.

ΔΙΠΛΕΣ ΑΠΟΜΟΝΩΣΗ & ΦΛΕΒΟΤΟΜΙΑ (DIB)

Το διπλό κάθισμα επίδρασης εμβόλων, μέση πίεση, και προς τα πάνω και προς τα κάτω καθώς επίσης και στην κοιλότητα σωμάτων, δημιουργεί μια επακόλουθη ώθηση που ωθεί το δαχτυλίδι καθισμάτων ενάντια στη σφαίρα, η βαλβίδα με τα διπλά δαχτυλίδια καθισμάτων επίδρασης εμβόλων απαιτεί μια ανακούφιση πίεσης κοιλοτήτων για να μειώσει τη συγκέντρωση πέρα από την πίεση στην κοιλότητα σωμάτων.

Η σφαίρα καθορίζεται από trunnion και το μίσχο για το μέγεθος 4» το &smaller.      Trunnion υποστήριξη πιάτων για το μέγεθος 6» & μεγαλύτερος
