Λεπτομέρειες:
|
Υλικό: | Υλικό βαλβίδων | Connction: | Γκοφρέτα |
---|---|---|---|
Λειτουργία: | Λαβή | Πρότυπα: | Ansi |
Πιστοποιητικό: | CE API ISO TS | Πίεση: | PN16 |
Υψηλό φως: | PN25 επιπλέων τύπος βαλβίδων σφαιρών,PPL καθισμάτων επιπλέουσα σφαιρών βαλβίδα σφαιρών βαλβίδων επιπλέουσα,Επιπλέων τύπος βαλβίδων σφαιρών καθισμάτων PPL |
PN25 επιπλέον κάθισμα βαλβίδων σφαιρών γκοφρετών υψηλών λαβών PTFE PPL

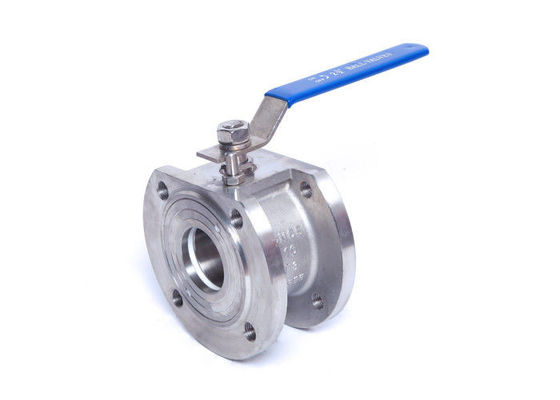

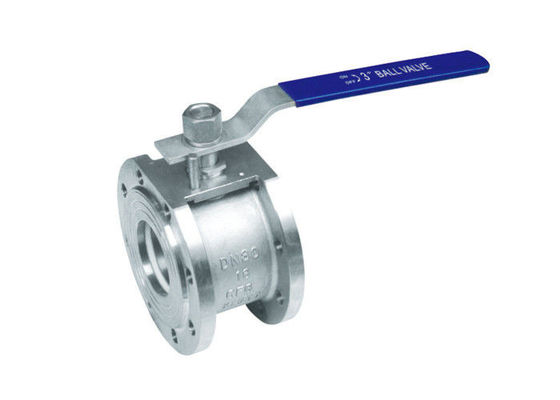

Σφυρηλατημένος χάλυβας που επιπλέει τη βαλβίδα σφαιρών τύπων γκοφρετών API 1/2~6 ίντσα
Η επιχείρηση βαλβίδων RST είναι κατασκευαστής βαλβίδων βιομηχανίας, συμπεριλαμβανομένων των βαλβίδων σφαιρών νημάτων & φλαντζών, τριπλή βαλβίδα σφαιρών, βαλβίδα σφαιρών τύπων γκοφρετών, βαλβίδες πυλών, βαλβίδες σφαιρών, βαλβίδες αντεπιστροφής, διηθητήρες Υ στο ανοξείδωτο, το χάλυβα άνθρακα, το χυτοχάλυβα, το σφυρηλατημένο χάλυβα και το χάλυβα κραμάτων.
Η βαλβίδα σφαιρών ανοξείδωτου τύπων γκοφρετών μπορεί να κατασκευάσει στα πρότυπα API, DIN & JIS, σειρά 150LB, 300LB, PN16/PN40, 10K/20K πίεσης. Κυρίως τα υλικά είναι A351 CF8/CF8M/CF3/CF3M, A216 WCB, A105, F11, F22, F51, F91, κ.λπ. που χρησιμοποιούνται με τη λαβή ή η λαβή με τη συσκευή κλειδώματος για την επιλογή, να τοποθετήσει ISO5211 μαξιλάρι είναι επίσης διαθέσιμη.
Οι χειρωνακτικές χρησιμοποιημένες βαλβίδες σφαιρών παρέχονται κανονικά το κιβώτιο γαλλικών κλειδιών ή εργαλείων. Η θέση γαλλικών κλειδιών παράλληλη στη γραμμή ροής σημαίνει ότι η βαλβίδα είναι ανοικτή. Στο κιβώτιο εργαλείων παρέχεται πάντα η ανοικτή στενή τακτοποίηση δεικτών επάνω στην κορυφή της κατοικίας.
Αγορά βαλβίδων RST κυρίως: Ευρώπη, κεντρικός/Νότια Αμερική, Μέση Ανατολή/Αφρική, Ασία (Σιγκαπούρη, Ταϊβάν), κ.λπ.
Εφαρμογές: Χημική ουσία και βιομηχανίες φαρμάκων, πετροχημικές βιομηχανίες, υδραυλική εγκατάσταση, συμπιεσμένος αέρας.
Γενικά χαρακτηριστικά γνωρίσματα
Βαλβίδα σφαιρών της Ιταλίας
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ΜΒ/T12237/1989
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: ΜΒ/T13927 - 1992
Σειρά μεγέθους:
- DN15 ~ DN200
Ονομαστική πίεση:
- Contruction 1,6 ~ 4,0 MPA
Όριο θερμοκρασίας:
- 20 °C ~ 350 °C
Να επιπλεύσει
Πλήρης λιμένας
Είσοδος τελών
Οι βαλβίδες σφαιρών τύπων γκοφρετών (ή αποκαλούμενες βαλβίδες σφαιρών τύπων της «Ιταλίας έξοχες λεπτές») χρησιμοποιούνται στον εξοπλισμό σωληνώσεων στον όρο PN1.0~2.5MPa, που λειτουργεί τη θερμοκρασία 29~180℃ (το σφραγίζοντας δαχτυλίδι είναι RPTFE) ή 29~180℃ (το σφραγίζοντας δαχτυλίδι είναι Polyphenylene PPL), για να επιτύχουν για να κόψουν ή να συνδέσουν το μέσο καθ'οδόν. Το εφαρμόσιμο μέσο, όπως το νερό, το ατμόπλοιο, το έλαιο, το νιτρικό οξύ, το οξικό οξύ, Carbamide, ή το μέσο oxidizability μπορεί να εφαρμοστεί υπό τον όρο του υλικού βαλβίδων διαφοράς που υιοθετείται.
Μονάδα: χιλ. | |||||
Πίεση | Μέγεθος | Λ | Δ | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Εφαρμογή
Η βαλβίδα σφαιρών γκοφρετών μπορεί να χρησιμοποιηθεί ευρέως στο πετρέλαιο, χημική ουσία, μεταλλουργία, σταθμός παραγωγής ηλεκτρικού ρεύματος, να ανάψει τη βιομηχανία και άλλους τομείς για να ρυθμίσει αυτόματα ή να κόψει το έλαιο, το νερό, το αέριο και τον πολτό ή το ινώδες ρευστό.
Δύναμη
1. Έναντι των κανονικών βαλβίδων σφαιρών, οι έξοχες λεπτές βαλβίδες σφαιρών τύπων έχουν το πλεονέκτημα του σύντομου μήκους δομών, ελαφρύς, ευκολότερος για την εγκατάσταση, και σώζουν υλικό κ.λπ., και με την άριστη απόδοση μόνωσης θερμότητας.
2. Χρησιμοποιούμε την εύκαμπτη σφραγίζοντας δομή για το δαχτυλίδι καθισμάτων για να επιτύχουμε τα αποτελέσματα της υψηλής αξιόπιστης απόδοσης σφράγισης και εύκολα για την ανοικτή/στενή λειτουργία, και μια ειδική πυρίμαχη προστατευτική δομή τίθεται ως στόχος στη βαλβίδα να κρατήσει τη λειτουργία βαλβίδων και την υψηλή απόδοση σφράγισης επηρεασθείσες υπό τον όρο ενός κινδύνου πυρκαγιάς ατυχήματος.
3. Η αντιστατική δομή μπορεί να τεθεί υπαγόμενη στο αίτημα του πελάτη. Θέτουμε σε ένα 90o το ανοικτό/στενό πιάτο εντόπισης με την τρύπα, ο πελάτης μπορεί να κλειδώσει τη θέση σύμφωνα με την πραγματική συνθήκη για να αποφύγει την ΠΣΔ-λειτουργία.
Πρότυπη επιλογή
Βαλβίδα σφαιρών γκοφρετών
Διαμορφώστε το αριθ. | Πίεση εργασίας το /Mpa |
Εφαρμόσιμη θερμοκρασία /℃ |
Εφαρμόσιμο μέσο |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | Οξειδωτικό διαβρωτικό μέσο | |
Q71F-25Ti | 2.5 | Οξειδωτικό διαβρωτικό μέσο |
