Λεπτομέρειες:
|
Υλικό βαλβίδων: | Ανοξείδωτο | Σύνδεση: | Φλάντζα |
---|---|---|---|
Μέγεθος: | DN15~DN200 | Λειτουργία: | Λαβή |
Πίεση: | PN16 | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | Πλήρης βαλβίδα σφαιρών τελών φλαντζών λιμένων,PN16 βαλβίδα σφαιρών τελών φλαντζών,JB/T79 βαλβίδα σφαιρών τελών φλαντζών σύνδεσης |

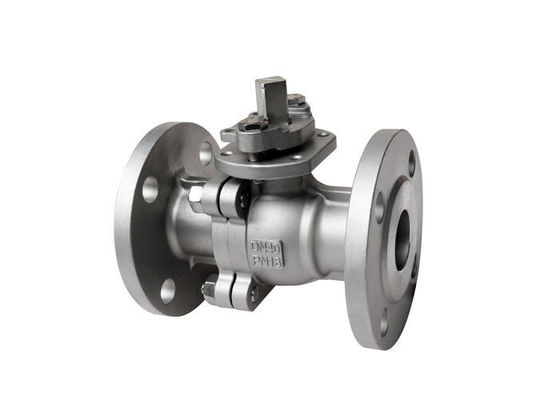

Η λαβή λειτούργησε τα πλήρη βαλμένα φλάντζα λιμένας σφαιρών πρότυπα ακρών ΜΒ φλαντζών βαλβίδων διπλά
Προδιαγραφές
Χαρακτηριστικά γνωρίσματα βαλβίδων
Διασπασμένο σχέδιο σωμάτων με τις βαλμένες φλάντζα άκρες για τη γρήγορη εγκατάσταση, την ευθύγραμμες συντήρηση και την επανοικοδόμηση. Η στερεά κατασκευή σφαιρών παρέχει τη δομική ακεραιότητα και ελαχιστοποιεί την αναταραχή ροής.
Το σώμα ενώνει σχεδιάζεται για να αποτρέψει την υπερβολική συμπίεση των internals βαλβίδων, με συνέπεια τη συνεπή και χαμηλή λειτουργούσα ροπή.
Να τοποθετήσει το μαξιλάρι συμμορφώθηκε με το ISO 5211 για την ευκολία και την ανταλλαξιμότητα της ώθησης
Κατώτατος-φορτωμένος μίσχος απόδειξης εκρήξεων.
Χυτό επένδυση σώμα & ΚΑΠ στα μεγέθη 1/2 ″ σε 2 ″. Χυτό άμμος σώμα & ΚΑΠ στα μεγέθη 2-1/2 «σε 10 ″.
Το βασικό σχέδιο συμμορφώθηκε με ASME/ANSI B16.34 & το EN 12516-1
Οι βαλμένες φλάντζα άκρες συμμορφώθηκαν με ASME/ANSI B16.5
Οι πρόσωπο με πρόσωπο διαστάσεις συμμορφώθηκαν με ASME/ANSI B16.10
Δοκιμασμένος σύμφωνα με το API 598 & το Ansi Β 16,34
Σειρά μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- ΜΒ PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Η βαλβίδα σφαιρών και η βαλβίδα πυλών είναι ο ίδιος τύπος βαλβίδας. Η διαφορά είναι ότι το opening&closing μέρος είναι μια σφαίρα, και η σφαίρα περιστρέφεται γύρω από το σώμα βαλβίδων για να επιτύχει τη βαλβίδα opens&closes. Η βαλβίδα σφαιρών χρησιμοποιείται κυρίως καθ'οδόν για να κόψει, να διανείμει και να αλλάξει την κατεύθυνση ροής του μέσου. Η βαλβίδα σφαιρών φλαντζών τυποποιημένο GB/T21465-2008 «ορολογία βαλβίδων» ορίζεται ως: το ανοίγοντας και κλείνοντας μέλος (σφαίρα) οδηγείται από το μίσχο βαλβίδων και περιστρέφεται γύρω από τον άξονα του μίσχου βαλβίδων.
Μονάδα: χιλ. | |||||||
Πίεση | Μέγεθος | Λ | φE | φB | φC | Τ | φ |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Εφαρμογή
Η βαλβίδα σφαιρών χρησιμοποιείται κυρίως καθ'οδόν για να κόψει, να διανείμει και να αλλάξει την κατεύθυνση ροής του μέσου.
Δύναμη της βαλβίδας σφαιρών
1. Αντιστατική απόδοση: ένα ελατήριο τακτοποιείται μεταξύ της σφαίρας, του μίσχου βαλβίδων και του σώματος βαλβίδων, και η στατική ηλεκτρική ενέργεια που παράγεται με τη διαδικασία μετατροπής μπορεί να παραχθεί.
2. Δεδομένου ότι το υλικό όπως polytetrafluoroethylene έχει την καλή self-lubricating ιδιοκτησία και η απώλεια τριβής με το σφαιρικό σώμα είναι μικρή, η ζωή υπηρεσιών της πνευματικής βαλβίδας σφαιρών είναι μακριά.
3. Η ρευστή αντίσταση είναι χαμηλή, και η πνευματική βαλβίδα σφαιρών είναι αυτή με τη μικρότερη ρευστή αντίσταση σε όλα τα είδη βαλβίδας.
4. Η σφραγίδα μίσχων βαλβίδων είναι αξιόπιστη. Επειδή ο μίσχος βαλβίδων εκτελεί μόνο την ίδια μετακίνηση με τη μετακίνηση ανύψωσης, η σφραγίδα συσκευασίας του μίσχου βαλβίδων δεν είναι εύκολο να βλαφθεί, και οι αυξήσεις χωρητικότητας σφράγισης ως πίεση των μέσων αυξήσεων.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
