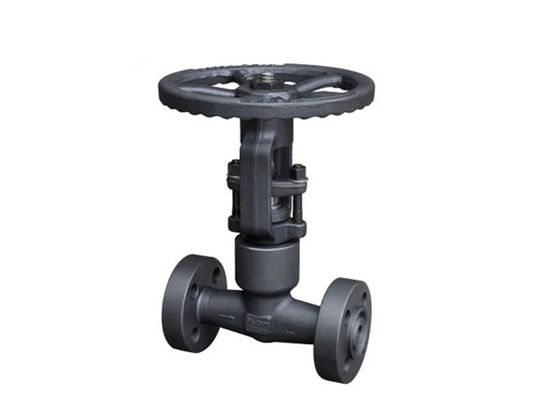

OS&Y πολυ σφυρηλατημένη στροφή βαλβίδα πυλών σφραγίδων πίεσης

Βαλβίδα πυλών σφραγίδων πίεσης μεγέθους συνήθειας, σφυρηλατημένη βαλβίδα πυλών επάνω από τον τύπο

Βαλβίδες πυλών
οι βαλβίδες πυλών χρησιμοποιούνται κανονικά για τη on-off υπηρεσία. Δεν συστήνονται για τη throttling υπηρεσία.

Οι βαλβίδες πυλών εγκαθίστανται κανονικά στα οριζόντια τρεξίματα σωλήνων με το μίσχο βαλβίδων κάθετα επάνω. Μπορούν επίσης να εγκατασταθούν στα κάθετα ή οριζόντια τρεξίματα σωλήνων με το μίσχο βαλβίδων εκτός από την κατακόρυφο, αλλά η ειδική κατασκευή μπορεί να απαιτηθεί ανάλογα με το μέγεθος βαλβίδων, τους όρους υπηρεσιών και το υλικό. Κατά αγορά των βαλβίδων για εκτός από την κανονική εγκατάσταση, την προσανατολισμός βαλβίδων πρέπει να διευκρινιστεί κατά τη διαβούλευση του εργοστασίου.

Μετά από να κλείσει μια βαλβίδα πυλών με την ικανοποιητική δύναμη για να αναπτύξει shutoff, ο μίσχος πρέπει να υπαναχωρηθεί ελαφρώς (1/8 έως 1/4 στροφή) για να ανακουφίσει το φορτίο μίσχων. Αυτό θα επιτρέψει στο μίσχο για να επεκταθεί ελαφρώς χωρίς την κάμψη ή καταστροφή της βαλβίδας και δεν έχει επιπτώσεις shutoff βαλβίδων.

Οι βαλβίδες πυλών προσφέρονται σε δύο σχέδια: Παράλληλος δίσκος και εύκαμπτη σφήνα. Ο παράλληλος δίσκος είναι θέση που κάθεται Η εύκαμπτη το σφήνα είναι ροπή που κάθεται κατά κλείσιμο.

Χαρακτηριστικά σχεδιασμού:

• Εξωτερικοί βίδα και ζυγός (OS&Y)
• Μόνος αδένας συσκευασίας ευθυγράμμισης δύο κομματιού
• Αμπαρωμένο καπό με το στόλισμα σπειροειδής-πληγών ή καπό συγκόλλησης
• Ακέραιο backseat

Προαιρετικά χαρακτηριστικά γνωρίσματα:

• Υλικά σφυρηλατημένου χάλυβα άνθρακα, ανοξείδωτου ή κραμάτων
• Πλήρης επιλογή λιμένων διαθέσιμη για τις κατηγορίες 150 - 2500
• Εκτεταμένος μίσχος ή κάτω από τη σφραγίδα
• Βαλμένος φλάντζα, περασμένος κλωστή ή άκρες συγκόλλησης υποδοχών
• Διαθέσιμος σε όλες τις διαμορφώσεις περιποίησης
• Ενωμένο στενά καπό ή καπό σφραγίδων πίεσης
• Συσκευή κλειδώματος κατόπιν αιτήματος
• Να κατασκευάσει στο NACE MR0175 κατόπιν αιτήματος

Υλική επιλογή για τις βαλβίδες σφαιρών:

• Χάλυβας άνθρακα (A105)
• Χάλυβας άνθρακα χαμηλής θερμοκρασίας (LF2)
• Ανοξείδωτο (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Χαμηλά κράματα (F1, F11, F22)
• Υψηλά κράματα (F5, F9, F91, F62, F20)
• Διπλό & έξοχο ντούμπλεξ (2205, 2507, S32760)
• Χαλκός (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)

Παρατηρήσεις: Τα ανωτέρω υλικά ισχύουν στο σώμα βαλβίδων. Επαφή JIEYU για το υλικό τμημάτων βαλβίδων.
