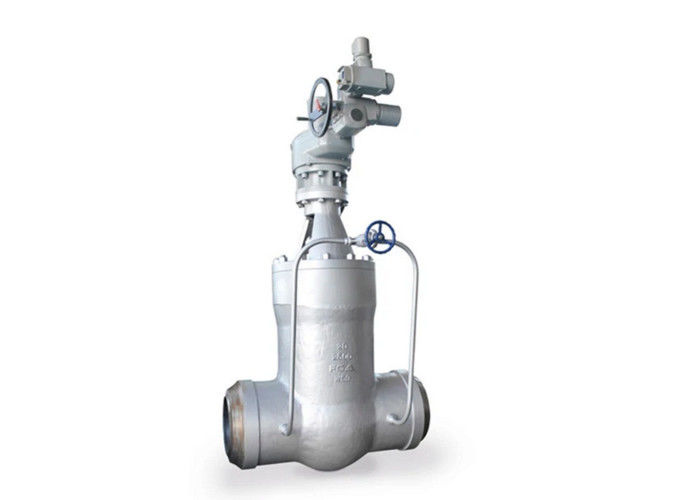

Κατ' ευθείαν μέσω της βαλβίδας πυλών σφραγίδων πίεσης χυτοχάλυβα

Βιομηχανική βαλβίδα πυλών καπό σφραγίδων πίεσης χυτοχάλυβα

Η εύκαμπτη σφήνα είναι μια ενός κομματιού, πλήρως καθοδηγημένη χυτή σφήνα με μια κεντρική πλήμνη για να επιτρέψει στα πρόσωπα διατάξεων θέσεων για να κινηθεί το ένα σχετικά με το άλλο, αντισταθμίζοντας κατά συνέπεια τη διαστρέβλωση των καθισμάτων σωμάτων λόγω των φορτίων θερμικής επέκτασης ή σωληνώσεων. Το πρόσωπο δαχτυλιδιών καθισμάτων και διατάξεων θέσεων σφηνών τίθεται ως στόχος σε μια γωνία 9° από την κατακόρυφο να ελαχιστοποιήσει τη γλιστρώντας επαφή του δαχτυλιδιού σφηνών και καθισμάτων κατά τη διάρκεια του ανοίγματος και του κλεισίματος.

Ενσφηνώνοντας τη βοήθεια ενεργειών επηρεάστε μια σφιχτή σφραγίδα στις χαμηλές διαφορικές υπηρεσίες πίεσης. Η εύκαμπτη κατασκευή σφηνών αντιστέκεται στη σφήνα που κολλά ή που δεσμεύει στις υπηρεσίες όπου τη βαλβίδα μπορεί να κλείσουν όταν κρύα και να ανοίξουν όταν καυτή. Οι επιφάνειες διατάξεων θέσεων είναι hardfaced με Stellite®6 για να παρέχουν την υψηλή ικανότητα κύκλων ζωής στις πολύ υψηλές διαφορικές υπηρεσίες πίεσης.

Η πύλη είναι ένα διασπασμένο σχέδιο δύο δίσκους συμπιεζόμενους δί ελατηρίου και που διατηρούνται τη συνοχή που χρησιμοποιεί από έναν κάτοχο πυλών με ένα ελατήριο reservior διάβρωσης για να παρέχουν η αρχική ενεργοποίηση όταν κλείνεται. Η πύλη στηρίζεται για τη συμπίεση καθισμάτων στην αρχική ρευστή πίεση ενεργώντας στο προς τα κάτω κάθισμα. Δεν υπάρχει καμία να ενσφηνώσει δράση ή πρόσθετη φόρτωση στα καθίσματα με συνέπεια την αρκετά χαμηλότερη λειτουργούσα ροπή. Κατά τη διάρκεια να κλείσει υπάρχει μια λοξότμηση στο κατώτατο σημείο της πύλης για να το καθοδηγήσει μέσα - μεταξύ των καθισμάτων και recompress του ελατηρίου.

Οφέλη βαλβίδων πυλών

• Λίγη τριβή και ελάχιστη πτώση στην πίεση όταν ανοίγεται πλήρως
• Αποβάλλει τις διαρροές
• Οι αυξανόμενες διαμορφώσεις μίσχων καθιστούν τις οπτικές επιθεωρήσεις εύκολες
• Οι διαμορφώσεις μίσχων Nonrising είναι ιδανικές για τις περιοχές υπόγεια ή όπου το διάστημα είναι περιορισμένο
• Τον αποδοτικότητα αύξησης με τη διάσωση της ενέργειας κατά άνοιγμα ή την κλείσιμο μιας βαλβίδας πυλών

Υλική επιλογή για τις βαλβίδες πυλών

• Χάλυβας άνθρακα (a105-WCB, WCC)
• Χάλυβας άνθρακα χαμηλής θερμοκρασίας (lf2-LCC, LCB)
• Ανοξείδωτο (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Χαμηλά κράματα (F1-WC1, F11-WC6, F22-WC9)
• Υψηλά κράματα (F5-C5, F9-C12, F91-C12A, F62-CN3MN, f20-κράμα 20)
• Διπλό & έξοχο ντούμπλεξ (2205-4A, 2507-5A, S32760-6A)
• Χαλκός (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)

Παρατηρήσεις: Τα ανωτέρω υλικά ισχύουν στο σώμα βαλβίδων. Επαφή JIEYU για το υλικό τμημάτων βαλβίδων.
