Λεπτομέρειες:
|
Μέγεθος: | NPS 2» σε 60» | Πίεση: | 150LB σε 2500LB |
---|---|---|---|
Σειρά θερμοκρασίας: | -196℃~610℃ χαμηλό temperatue, κανονική θερμοκρασία και υψηλής θερμοκρασίας | Υλικό σώματος και περιποίησης: | Χυτοχάλυβας, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 C |
Υλικό καθισμάτων: | PTFE, RPTFE, DEVLON, Molon, ΚΡΥΦΟΚΟΙΤΆΖΕΙ, κάθισμα μετάλλων | Σφράγιση σώματος και μίσχων: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), σπειροειδής συσκευασία στολισμάτων πληγών (γραφ |
Υψηλό φως: | Δευτερεύουσα βαλβίδα σφαιρών εισόδων χυτοχάλυβα,150LB βαλβίδα σφαιρών τελών φλαντζών,150lb δευτερεύουσα βαλβίδα σφαιρών εισόδων |

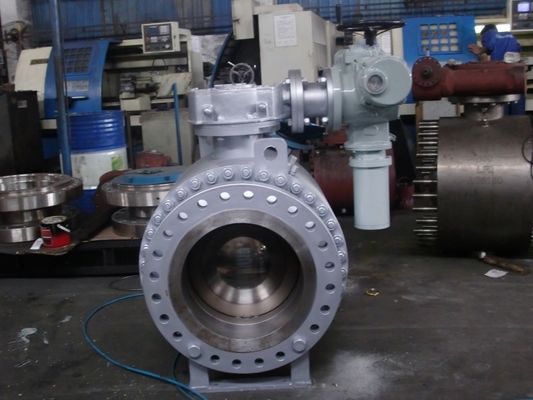

Δευτερεύων βαλμένος φλάντζα είσοδος Trunnion βαλβίδων σφαιρών τύπος με τον ηλεκτρικό ενεργοποιητή
Η βαλβίδα σφαιρών κατασκευάζει μερικών από τις πιό αξιόπιστες σφυρηλατημένες βαλβίδες σφαιρών χάλυβα στη βιομηχανία. Τα προϊόντα μας κατασκευάζονται και εξετάζονται σύμφωνα με τα αντίστοιχα πρότυπα API, ASME, και Ansi. Με τα χαρακτηριστικά γνωρίσματα όπως ο διπλός φραγμός και οι ξέβαές ικανότητες, οι δευτεροβάθμιες εγχύσεις στεγανωτικής ουσίας, και ενεργοποιημένα τα άνοιξη μόνα ανακουφίζοντας καθίσματα, το σχέδιο SCV προσφέρει πολλές χαρακτηριστικά γνωρίσματα και επιλογές ευεργετικά για το πετρέλαιο, το αέριο, και τις υγρές εφαρμογές που κάνουν το μια από τις προτιμημένες βαλβίδες σφαιρών στην αγορά.
Εφαρμογή
Ναυπηγική/επισκευή
Ναυτικό/παράκτια
Βυτιοφόρο
Χημική ουσία/πετροχημικό
Καθαρισμός
Ηλεκτρική παραγωγή
Πετρέλαιο/αέριο
Βιομηχανία πολτού/χαρτιού
Επεξεργασία νερού/απόβλητου ύδατος
Επιλογές σφράγισης
Μαλακό κάθισμα: Μέταλλο στο μέταλλο O-Ring σφραγίδα
Η απλή αξιόπιστη σφράγιση δομών εφαρμόσιμη στη μοριακή αξιόπιστη χαμηλή ροπή σφράγισης συναντά των πελατών υψηλών
ευρύ χαμηλότερο κόστος εφαρμογής. τα μέσα ρυθμίζουν την αξιοπιστία σφράγισης και τις χαμηλές απαιτήσεις ροπής
ΔΙΠΛΟΙ ΦΡΑΓΜΟΣ & ΦΛΕΒΟΤΟΜΙΑ (DBB)
Όταν η σφαίρα είναι στην κλειστή θέση, κάθε κάθισμα σφραγίζει μακριά το μέσο διαδικασίας ανεξάρτητα συγχρόνως μεταξύ του ρεύματος up/down και η κοιλότητα σωμάτων, αυτό επιτρέπει την παγιδευμένη πίεση κοιλοτήτων (DBB) μέσω της βαλβίδας αγωγών και διεξόδων. Ο διπλός φραγμός και η ξέβαή λειτουργία το καθιστούν πιθανό να ξεπλύνουν τη βαλβίδα υπό πίεση και να ελέγξουν που το κάθισμα σφραγίζει κατάλληλα.
ΔΙΠΛΕΣ ΑΠΟΜΟΝΩΣΗ & ΦΛΕΒΟΤΟΜΙΑ (DIB)
Το διπλό κάθισμα επίδρασης εμβόλων, μέση πίεση, και προς τα πάνω και προς τα κάτω καθώς επίσης και στην κοιλότητα σωμάτων, δημιουργεί μια επακόλουθη ώθηση που ωθεί το δαχτυλίδι καθισμάτων ενάντια στη σφαίρα, η βαλβίδα με τα διπλά δαχτυλίδια καθισμάτων επίδρασης εμβόλων απαιτεί μια ανακούφιση πίεσης κοιλοτήτων για να μειώσει τη συγκέντρωση πέρα από την πίεση στην κοιλότητα σωμάτων.
Αντιστατική συσκευή:
Η άνοιξη συν την από γραφίτη αντιστατική συσκευή τύπων εφαρμόζεται μεταξύ της σφαίρας, του μίσχου, της φλάντζας αδένων και του σώματος για να κρατήσει την ηλεκτρική συνοχή μεταξύ όλων των μεταλλικών συστατικών. Και εξασφαλίστε την αντίσταση χαμηλότερη από την αυστηρότερη απαίτηση υπηρεσιών.
Μίσχος απόδειξης εκρήξεων:
Ο μίσχος γίνεται χωριστά από τη σφαίρα με τον ακέραιο τ-τύπο γύρω από τον ώμο, που διατηρείται από μειλίχιο. (άλλα σχέδια είναι διαθέσιμα κατόπιν αιτήσεως)
Συσκευή εγχύσεων λιπών
Για DN150 (NPS 6) & μεγαλύτερος στο μίσχο και στο κάθισμα βαλβίδων παρέχεται μια σφραγίζοντας συσκευή εγχύσεων λιπών, για DN125 & μικρότερος, μπορούμε να παρέχουμε τη σφραγίζοντας συσκευή εγχύσεων λιπών σύμφωνα με τις απαιτήσεις πελατών. Όταν O-ring βλάπτεται τυχαία, από την εγχθμένη στεγανωτική ουσία που σφραγίζεται για να αποτρέψει τα μέσα μέσω της βαλβίδας του δαχτυλιδιού και ο μίσχος καθισμάτων διαρρέει.
Η σφαίρα καθορίζεται από trunnion και το μίσχο για το μέγεθος 4» το &smaller. Trunnion υποστήριξη πιάτων για το μέγεθος 6» & μεγαλύτερος
Τύπος βαλβίδων σφαιρών | Σχέδιο και κατασκευή | Πρόσωπο με πρόσωπο/απ'άκρη σ'άκρη | Διαστάσεις φλαντζών | Εκτίμηση θερμοκρασίας πίεσης | Επιθεώρηση και δοκιμή |
Διασπασμένη βαλβίδα σφαιρών φλαντζών | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Σταθερή βαλβίδα σφαιρών φλαντζών | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Κύριο υλικό
Υλικό σώματος | Υλικό περιποίησης | Υλικό σφραγίδων | Στόλισμα/συσκευασία |
WCB/LCB/CF8/CF8M/CF3/CF3M, Κ.ΛΠ. | SS410, SS420, SS304, SS316, Κ.ΛΠ. | PTFE, RPTFE, ΚΡΥΦΟΚΟΙΤΆΖΕΙ, PPL, Κ.ΛΠ. | ΓΡΑΦΙΤΗΣ. PTFE, PPL. Κ.λπ. |
