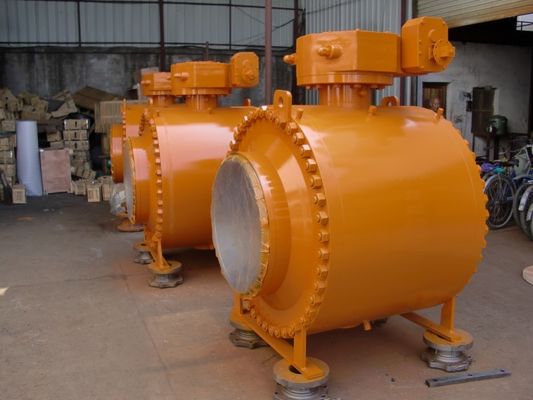

API607 διπλή βαλβίδα σφαιρών φραγμών ξέβαή, δευτερεύουσα βαλβίδα σφαιρών εισόδων WCB

Διπλός φραγμός & ξέβαή είσοδος βαλβίδων σφαιρών δευτερεύουσα

ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΧΕΔΙΑΣΜΟΥ
Για τη συγκεκριμένη και πιό απαιτητική εφαρμογή για να εγγυηθεί η αξιοπιστία της υποθαλάσσιας συσκευασίας κατά ολόκληρη τη διάρκεια της ζωής με μηά συντήρηση (μέχρι 30 έτη), να περιλάβει τα ειδικά χαρακτηριστικά σχεδιασμού:

Σφραγίζοντας σώμα--περάτωση/σώμα--καπό αρχικών μετάλλων από το δαχτυλίδι στολισμάτων μετάλλων (τύπος BX)
Πολλαπλάσιο εμπόδιο στη σφραγίζοντας σφράγιση συστημάτων μίσχων και μίσχων αρχικών μετάλλων κατόπιν αιτήματος για την αυστηρή υπηρεσία.
Μετάλλου προς μέταλλο σφράγιση μεταξύ της σφαίρας και του καθίσματος (TCC που ντύνεται) με την απόδοση διαρροής 0 (ΠΟΣΟΣΤΌ Α) για τη ρευστή υπηρεσία.
Μη-elastomeric σφραγίδες (ptfe-ΚΡΥΦΟΚΟΙΤΑΞΤΕ) συμβατό σύστημα με τα περισσότερα αυστηρά μέσα, κατάλληλα για την υπηρεσία διαφυγής πέρα από -29°C και χωρίς τον κίνδυνο βαθμιαίας υποβάθμισης.
Η εσωτερική προστασία σε όλες τις περιοχές σφράγισης και οι κρίσιμες επιφάνειες από N06625 ενώνουν στενά την επικάλυψη πλήρως κατόπιν αιτήματος για την αυστηρή υπηρεσία.
Διέξοδος και ρύθμιση λιμένων αγωγών με το εμπόδιο αρχικών μετάλλων και τη συγκόλληση σφραγίδων.

Σχεδιαστικά στοιχεία

Πρότυπα σχεδίου: API 6D, DIN3357-1, EN12516-1

Πρόσωπο με πρόσωπο πρότυπα: API6D, ASME B16.10, DIN3202

Συνδέοντας πρότυπα: ASME Β 16,5, ASME B16.47, DIN 2543/4, ASME Β 16,25

Η δοκιμή & επιθεωρεί τα πρότυπα: API 6D, API 598

Θερμοκρασία εργασίας: -196℃~610℃

Τύπος σύνδεσης: RF, RTJ, ΓΦ, BW.BSPT, NPT

Ξινό περιβάλλον: NACE MR0175

Τοποθετημένη η Trunnion βαλβίδα σφαιρών είναι κατάλληλη για στα διάφορα είδη σωληνώσεων της κατηγορίας 150 στην κατηγορία 2500, PN16~PN160, JIS 10K~ JIS 20K για να κόψει ή να ανοίξει το μέσο σωληνώσεων, του οποίου οι τύποι λειτουργίας περιλαμβάνουν το εργαλείο σκουληκιών, manul, pneumactic ή ηλεκτρικοί ενεργοποιητές, που είναι γενικά σύνδεσης φλαντζών, και σύνδεσης τελών συγκόλλησης άκρης επίσης.

Ασφαλές σχέδιο πυρκαγιάς

Οι βαλβίδες σφαιρών εξασφαλίζουν πέρασμα 100% της ασφαλούς δοκιμής πυρκαγιάς. Δεδομένου ότι η βαλβίδα σφαιρών εφαρμόζει το δύο σφραγισμένο σχέδιο μέσω O-ring των σφραγίδων και του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων. Όταν η βαλβίδα είναι στην πυρκαγιά, τα μη μεταλλικά υλικά όπως οι σφραγίδες καθισμάτων PTFE, τα στολίσματα, O-ring οι σφραγίδες, λαστιχένιο κ.λπ. θα βλαφθούν, εν τω μεταξύ το εξωτερικό στρώμα του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων παρέχει μια δευτεροβάθμια σφραγίδα. Όταν το μαλακό κάθισμα καίγεται, το κάθισμα μετάλλων θα διαμορφώσει αυτόματα μια σφραγίδα μετάλλων με τη σφαίρα κάτω από την ώθηση του ελατηρίου που θα ελέγξει αποτελεσματικά την εσωτερική διαρροή και την εξωτερική διαρροή. Το σχέδιο βαλβίδων συμφωνεί πλήρως με το API 607, API 6FA, BS 6755, JB/Τ 6899 και άλλα πρότυπα,

ΔΙΠΛΟΙ ΦΡΑΓΜΟΣ & ΦΛΕΒΟΤΟΜΙΑ (DBB)

Όταν η σφαίρα είναι στην κλειστή θέση, κάθε κάθισμα σφραγίζει μακριά το μέσο διαδικασίας ανεξάρτητα συγχρόνως μεταξύ του ρεύματος up/down και η κοιλότητα σωμάτων, αυτό επιτρέπει την παγιδευμένη πίεση κοιλοτήτων (DBB) μέσω της βαλβίδας αγωγών και διεξόδων. Ο διπλός φραγμός και η ξέβαή λειτουργία το καθιστούν πιθανό να ξεπλύνουν τη βαλβίδα υπό πίεση και να ελέγξουν που το κάθισμα σφραγίζει κατάλληλα.

ΔΙΠΛΕΣ ΑΠΟΜΟΝΩΣΗ & ΦΛΕΒΟΤΟΜΙΑ (DIB)

Το διπλό κάθισμα επίδρασης εμβόλων, μέση πίεση, και προς τα πάνω και προς τα κάτω καθώς επίσης και στην κοιλότητα σωμάτων, δημιουργεί μια επακόλουθη ώθηση που ωθεί το δαχτυλίδι καθισμάτων ενάντια στη σφαίρα, η βαλβίδα με τα διπλά δαχτυλίδια καθισμάτων επίδρασης εμβόλων απαιτεί μια ανακούφιση πίεσης κοιλοτήτων για να μειώσει τη συγκέντρωση πέρα από την πίεση στην κοιλότητα σωμάτων.

Μίσχος απόδειξης εκρήξεων:

Ο μίσχος γίνεται χωριστά από τη σφαίρα με τον ακέραιο τ-τύπο γύρω από τον ώμο, που διατηρείται από μειλίχιο. (άλλα σχέδια είναι διαθέσιμα κατόπιν αιτήσεως)

Αντιστατική συσκευή:

Η άνοιξη συν την από γραφίτη αντιστατική συσκευή τύπων εφαρμόζεται μεταξύ της σφαίρας, του μίσχου, της φλάντζας αδένων και του σώματος για να κρατήσει την ηλεκτρική συνοχή μεταξύ όλων των μεταλλικών συστατικών. Και εξασφαλίστε την αντίσταση χαμηλότερη από την αυστηρότερη απαίτηση υπηρεσιών.

Συσκευή εγχύσεων λιπών

Για DN150 (NPS 6) & μεγαλύτερος στο μίσχο και στο κάθισμα βαλβίδων παρέχεται μια σφραγίζοντας συσκευή εγχύσεων λιπών, για DN125 & μικρότερος, μπορούμε να παρέχουμε τη σφραγίζοντας συσκευή εγχύσεων λιπών σύμφωνα με τις απαιτήσεις πελατών. Όταν O-ring βλάπτεται τυχαία, από την εγχθμένη στεγανωτική ουσία που σφραγίζεται για να αποτρέψει τα μέσα μέσω της βαλβίδας του δαχτυλιδιού και ο μίσχος καθισμάτων διαρρέει.

Επιλογές σφράγισης

Μαλακό κάθισμα: Μέταλλο στο μέταλλο O-Ring σφραγίδα

Η απλή αξιόπιστη σφράγιση δομών εφαρμόσιμη στη μοριακή αξιόπιστη χαμηλή ροπή σφράγισης συναντά των πελατών υψηλών

ευρύ χαμηλότερο κόστος εφαρμογής. τα μέσα ρυθμίζουν την αξιοπιστία σφράγισης και τις χαμηλές απαιτήσεις ροπής

Κύριο υλικό

Η σφαίρα καθορίζεται από trunnion και το μίσχο για το μέγεθος 4» το &smaller.      Trunnion υποστήριξη πιάτων για το μέγεθος 6» & μεγαλύτερος
