Λεπτομέρειες:
|
Υλικό σώματος: | Ανοξείδωτο | Υλικό καθισμάτων: | PTFE |
---|---|---|---|
Δύναμη: | Επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | BSP/BSPT/NPT |
Μέγεθος: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | DN80 περασμένη κλωστή βαλβίδα σφαιρών,Πνευματική ωθημένη περασμένη κλωστή βαλβίδα σφαιρών,DN65 περασμένη κλωστή βαλβίδα σφαιρών |

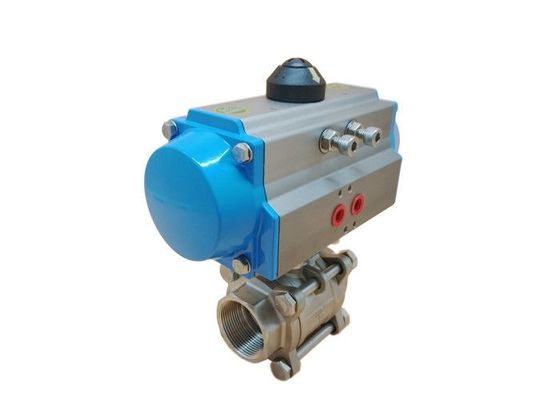

Πνευματική ωθημένη βαλβίδα σφαιρών ανοξείδωτου 3 περασμένη κλωστή κομμάτι βαλβίδα DN50 DN65 DN80
Πνευματικοί ενεργοποιητές
Οι πνευματικοί ενεργοποιητές χρησιμοποιούν την πίεση του συμπιεσμένου αέρα να παραχθεί η ροπή που απαιτείται για να γυρίσει μια βαλβίδα. Οι περισσότεροι πνευματικοί ενεργοποιητές στροφής τετάρτων έχουν ένα έμβολο και έναν μηχανισμό εργαλείων ράφι-και-γραναζιών για να παραγάγουν τη ροπή. Ένας λιμένας κολπίσκων στον ενεργοποιητή εισάγει το συμπιεσμένο αέρα στον ενεργοποιητή. Ο συμπιεσμένος αέρας κινεί το έμβολο γραμμικά, το οποίο είναι συνδεμένο με το ράφι. Το ράφι συνδέεται με το γρανάζι μέσω των εργαλείων, επομένως, μετατρέποντας τη γραμμική κίνηση σε περιστροφικό. Το γρανάζι μεταφέρει ταυτόχρονα αυτήν την κίνηση στο μίσχο βαλβίδων, ο οποίος ως συζητά θα γυρίσει τη σφαίρα της βαλβίδας είτε σε ανοικτό είτε θα την κλείσει.
Προδιαγραφές
Πλεονέκτημα
1. Συμπαγές μέγεθος και ελαφριά κατασκευή
2. Αξιόπιστη, μακράς διαρκείας απόδοση
3. Τα πρότυπα «στη γραμμή» ή «ο σταυρός τοποθετούν» τη βαλβίδα στις διαμορφώσεις ενεργοποιητών
4. Το ελατήριο-επιστροφής σχέδιο προσαρμόζει την παροχή αέρα τόσο χαμηλή όπως 50 PSI
5. O-Rings περιποίησης ανοξείδωτου εξωτερικά και FKM πρότυπα
6. Ο άμεσος μίσχος βαλβίδων που συνδέει με τον άξονα ενεργοποιητών ελαχιστοποιεί τη σπασμωδική κίνηση
7. Χειρωνακτικά πρότυπα συμπληρωματικής προμήθειας
Τεχνικά στοιχεία
Διπλής ενέργειας πνευματικός ενεργοποιητής που διατάζει το αριθ.
Διαμορφώστε το αριθ. | Ροπή (6Bar) | |
Ανοικτός | Κλείστε | |
ΝΟΜΟΣ 050S | 13.2Nm | 6.7Nm |
ΝΟΜΟΣ 063S | 24.1Nm | 11.1Nm |
ΝΟΜΟΣ 075S | 47.7Nm | 22.1Nm |
ΝΟΜΟΣ 090S | 73.1Nm | 36.7Nm |
ΝΟΜΟΣ 100S | 109Nm | 50.7Nm |
ΝΟΜΟΣ 115S | 176Nm | 82Nm |
ΝΟΜΟΣ 125S | 227Nm | 105Nm |
ΝΟΜΟΣ 145S | 357Nm | 165Nm |
ΝΟΜΟΣ 160S | 456Nm | 224Nm |
ΝΟΜΟΣ 190S | 871Nm | 379Nm |
ΝΟΜΟΣ 210S | 1000Nm | 521Nm |
ΝΟΜΟΣ 240S | 1423Nm | 721Nm |
ΝΟΜΟΣ 270S | 2345Nm | 1060Nm |
ΝΟΜΟΣ 300S | 2956Nm | 1460Nm |
ΝΟΜΟΣ 350S | 4247Nm | 2346Nm |
ΝΟΜΟΣ 400S | 6559Nm | 2624Nm |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Πρότυπη επιλογή
3PC πνευματική βαλβίδα σφαιρών νημάτων
Όνομα προϊόντων | 3PC βαλβίδα σφαιρών νημάτων | |||
Πίεση | 1000WOG | |||
Βαλβίδα Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
Σύνδεση | BSP/BSPT/NPT |
