4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα

4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα

4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα
4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα 4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα

Μεγάλες Εικόνας :  4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: OEM
Πιστοποίηση: WRAS / UL / CE / FM / ISO 9001
Αριθμό μοντέλου: COem
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολα/PC
Τιμή: USD 10 ~ 10,000 /pcs
Συσκευασία λεπτομέρειες: το κοστούμι περίπτωσης κοντραπλακέ ruggedization για την παράδοση θάλασσας και προστατεύει τα αγαθά
Χρόνος παράδοσης: μέσα σε 25 ημέρες μετά από την πληρωμή
Δυνατότητα προσφοράς: 99.000 PC/μήνας

4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα

περιγραφή
Μέγεθος: DN 15 ~ 150 Πίεση: PN10, PN 16
Πρότυπα: DIN F4/F5/BS5163A/AWWA C509 C515 MJ/JIS Θερμοκρασία: -20 ~ 120 Γ
Σώμα: όλκιμος σίδηρος GGG40, DI GGG 50, χυτοσίδηρος GG25 Σφήνα: επίστρωμα σιδήρου EPDM/NBR
Υψηλό φως:

Ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα

,

βαλβίδα πυλών 150mm ελαστική καθισμένη

,

4.0Mpa ελαστική καθισμένη βαλβίδα πυλών

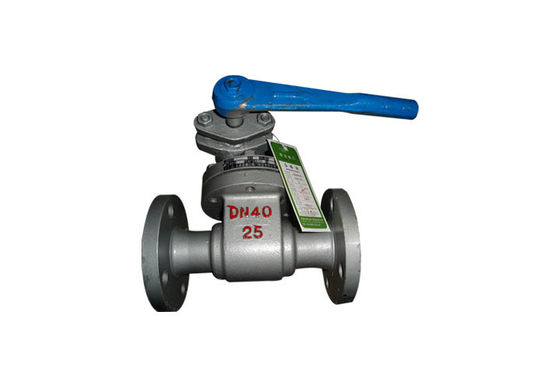

DN 15 ~ 150, χάλυβας άνθρακα, γρήγορος ανοίγοντας τη βαλβίδα αγωγών





Γρήγορος ανοίγοντας τη βαλβίδα αγωγών



Ονομαστική διάμετρος: 15 ~ 150mm



Υλικό: Χάλυβας άνθρακα



Πίεση εργασίας: 1.6 ~ 4.0Mpa



Πεδίο: ≤425 ℃



Γρήγορη βαλβίδα αγωγών ανοίγματος, εάν χρειάζεστε περισσότερες πληροφορίες, παρακαλώ ευγενικά επαφή με μας.



Ι. επισκόπηση προϊόντων



Ελαστική καθισμένη βαλβίδα πυλών μίσχων αύξησης, εκτός από τα πλεονεκτήματα μια ελαστική σφραγίδα

το κάθισμα βαλβίδων πυλών έξω, και μπορεί να είναι πιό διαισθητική βαλβίδα που ανοίγει, που ανοίγει και που κλείνει γρήγορα και

η αξιόπιστη, τόσο συχνά εφαρμοσμένη πυροπροστασία και τα βιομηχανικά συστήματα από το έδαφος είναι συνήθως

εγκατεστημένος σε μια υψηλότερη θέση.





Δεύτερον, το κύριο συστατικό υλικό



Υλικό ονόματος



Γκρίζος χυτοσίδηρος σωμάτων βαλβίδων, κονδυλώδης χυτοσίδηρος, χυτοχάλυβας



Όλκιή πύλη σιδήρου + λάστιχο EPDM ή νιτριλίων



Το λάστιχο νιτριλίων στοματικών χαλιών, EPDM



Σφραγίζοντας δαχτυλίδι Buna



Γκρίζος χυτοσίδηρος υποστηριγμάτων, κονδυλώδης χυτοσίδηρος, χυτοχάλυβας



Ανοξείδωτο μίσχων βαλβίδων



Μπουλόνι ανοξείδωτου



Κονδυλώδης χυτοσίδηρος αδένων, χυτοχάλυβας



Κράμα χαλκού καρυδιών μίσχων



Handwheel (η κίνηση ΚΑΠ) ελατός χυτοσίδηρος





Τρίτον, οι κύριες τεχνικές παράμετροι



Ονομαστική πίεση: 1.0 λειτουργούσα θερμοκρασία ~ 2.5MPa: 0 ~ 80 ℃

Πρότυπα φλαντζών: ΜΒ/Τ 17241,6 GB9113



Νερό, έλαιο, αέριο και άλλο δοκιμής τυποποιημένο:: Ονομαστικός από: 50 ~ 400mm

Μέσο GB13927 AP1598



4.0Mpa 150mm ελαστική καθισμένη βαλβίδα πυλών χάλυβα άνθρακα 0



Α. σφράγιση μίσχων


Τρεις ανεξάρτητες σφραγίδες μίσχων που προσφέρουν την τριπλή ασφάλεια:


•  Ένα δαχτυλίδι ψηκτρών NBR προστατεύει από το ρύπο από το εξωτερικό.


•  Ένα polyamid που αντέχει με 4 O-rings NBR προστατεύει από τη γαλβανική διάβρωση.


• Σφραγίζοντας πράξεις ενός EPDM λαστιχένιες manchette ως κύρια υδραυλική σφραγίδα στη ροή.


Β. σύνδεση σώματος/καπό


Η μοναδική συνέλευση του σώματος βαλβίδων και του καπό εξασφαλίζει μια ανθεκτική συμπίεση:


•  Εναρμονίσεις στρογγυλές λαστιχένιες καπό στολισμάτων σε μια κοιλότητα στο καπό βαλβίδων που αποτρέπει το

από να εκραγεί από τα κύματα πίεσης.


•  Τα μπουλόνια καπό ανοξείδωτου φρεζάρονται στο καπό βαλβίδων, που περικυκλώνεται

από το στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Κατά συνέπεια δεν υπάρχει κανένας κίνδυνος διάβρωσης

δεδομένου ότι τα μπουλόνια δεν εκτίθενται στο μέσο ή το χώμα.



Γ. καρύδι σφηνών


Το σταθερό, ακέραιο καρύδι σφηνών μειώνει τον αριθμό κινητών μερών βαλβίδων έτσι

ελαχιστοποίηση του κινδύνου της διάβρωσης και δυσλειτουργίας. Το καρύδι σφηνών αποτελείται από
ανθεκτικός ορείχαλκος dezincification με τις δυνατότητες λίπανσης που παρέχουν τη βέλτιστη συμβατότητα

με το μίσχο ανοξείδωτου.


Δ. βουλκανισμένη σφήνα


Ο όλκιμος πυρήνας σιδήρου είναι πλήρως βουλκανισμένος με το εγκεκριμένο EPDM λάστιχο πόσιμου νερού

εσωτερικά και εξωτερικά.



Κανένα μέρος σιδήρου δεν εκτίθεται στο μέσο και την άριστη λαστιχένια θείωση

αποτρέπει τη σερνμένος διάβρωση κάτω από το λάστιχο.



Οι οδηγοί στη σφήνα και σχετικά με το σώμα βαλβίδων εξασφαλίζουν μια ομοιόμορφη περάτωση ανεξάρτητα από

υψηλή πίεση.



Η ασφαλής λειτουργία εξασφαλίζεται, δεδομένου ότι οι οδηγοί αποτρέπουν την υπερφόρτωση του μίσχου.



Η σφήνα έχει έναν μεγάλο μέσω άντεξε και δεδομένου ότι δεν υπάρχει καμία κοιλότητα στον πυρήνα, στάσιμος

το νερό ή οι ακαθαρσίες δεν μπορεί να συλλέξει και να προκαλέσει τη μόλυνση.



Χαρακτηριστικά σχεδιασμού:


O-ring στολισμάτων άξονα - «ΞΗΡΟ ΝΗΜΑ» - αναπληρώσιμο υπό πίεση.


Άξονας ανοξείδωτου με το κυλημένο νήμα και τη συμπεριφορά.


Το συνολικό sufrace η σφήνα με το αναπληρώσιμο καρύδι αξόνων.


Η βαλβίδα πυλών με το σύνολο άντεξε.


Όλα τα μέρη προστατεύονται από τη διάβρωση.





Η ελαστική καθισμένη βαλβίδα πυλών στο EN 1074-1 και 2/το EN 1171, με WRAS ενέκρινε EPDM
λαστιχένια μέρη.


Σώμα και καπό gjs-500-7 (ggg-50). Σφήνα του όλκιμύ σιδήρου με το σταθερό καρύδι σφηνών,

πλήρως βουλκανισμένος με το λάστιχο EPDM. Μίσχος του ελάχιστου 13% χρωμίου ανοξείδωτου με το κυλημένο νήμα
και δαχτυλίδι στάσεων σφηνών.



Σφράγιση μίσχων με 4 O-rings σε ένα νάυλον ρουλεμάν, ένα λαστιχένιο manchette EPDM, και ένα NBR

δαχτυλίδι ψηκτρών. Το στόλισμα καπό EPDM σε ένα αυλάκι, φρεζάρισε τα μπουλόνια καπό που περικυκλώθηκαν από

στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Υποδοχές που εγκαθίστανται με τα «ευρο-» σφραγίζοντας δαχτυλίδια EPDM

λάστιχο.


Εποξικό επίστρωμα στις οδηγίες DIN 30677-2 και GSK - εσωτερικά και εξωτερικά.








Το μέλος πυλών ή περάτωσης βαλβίδων είναι χαρακτηριστικά υπό μορφή σφήνας φιαγμένης από υλικό χυτοσιδήρου

ώστε να είναι αρκετά τραχύς ώστε να είναι κατάλληλος για την υψηλή πίεση και τις υψηλές εφαρμογές ροής.





Σε μια ελαστική βαλβίδα πυλών καθισμάτων, η εξωτερική επιφάνεια της σφήνας βαλβίδων είναι ντυμένη με elastomeric

υλικό ώστε να προσφερθεί μια φυσαλίδα-σφιχτή σφραγίδα ακόμη και στις ανυψωμένες λειτουργούσες πιέσεις.





Η σφήνα βαλβίδων χρησιμοποιείται με τη στροφή ενός περασμένου κλωστή μίσχου ώστε να προωθηθεί ή να αποσυθεί η βαλβίδα

σφήνα μέσα στην υδάτινη οδό της κατοικίας βαλβίδων.





Επάνω στην περάτωση βαλβίδων, το ελαστικό υλικό στην άκρη διαμορφώνει μια φυσαλίδα-σφιχτή σφραγίδα με τον εσωτερικό

επιφάνεια του σώματος βαλβίδων. Ο ρύπος ή άλλη μόλυνση στο λειτουργικό σύστημα βαλβίδων μπορεί να οδηγήσει

ελλιπής σφράγιση της σφήνας ή άλλης δυσλειτουργίας.



Ένα άλλο αντικείμενο της παρούσας εφεύρεσης είναι να παρασχεθεί μια ελαστική βαλβίδα πυλών καθισμάτων που έχει

βελτιωμένο σύστημα χειριστών σφηνών που υπερνικά εύκολα τα επιβλαβή αποτελέσματα της μόλυνσης που εισάγονται είτε κατά τη διάρκεια της κατασκευής είτε που παρασύρονται μέσα στο προϊόν που φέρεται στη βαλβίδα.



Αυτά και άλλα αντικείμενα της παρούσας εφεύρεσης που θα γίνει προφανής από τη μελέτη

η επισυναπτόμενη περιγραφή και τα σχέδια παρέχονται σε μια ρύθμιση βαλβίδων, η οποία περιλαμβάνει μια βαλβίδα

στεγάζοντας που καθορίζει ένα πέρασμα νερού και ένα κάθισμα βαλβίδων μέσα στο πέρασμα βαλβίδων.





Μια σφήνα βαλβίδων που διατίθεται μέσα στις κινήσεις περασμάτων κατοικίας κατά μήκος μιας κατεύθυνσης της λειτουργίας

μεταξύ μιας κλειστής θέσης σε επαφή με το κάθισμα βαλβίδων να εμποδίσει τη ροή του νερού μέσω της βαλβίδας

πέρασμα και μια ανοικτή θέση που επιτρέπει τη ροή του νερού μέσω του περάσματος βαλβίδων.





Ένα ζευγάρι των χωρισμένων κατά διαστήματα χώρια διαδρομών διατίθεται μέσα στην κατοικία βαλβίδων και στις δύο πλευρές της σφήνας

και επεκταθείτε κατά μήκος της κατεύθυνσης της λειτουργίας. Ένα ζευγάρι των αντιταγμένων φτερών συνέχισε τη σφήνα βαλβίδων,

ταξίδι σε κάθε διαδρομή. Ένας μίσχος βαλβίδων που συνδέεται με τη σφήνα βαλβίδων κινεί τη σφήνα βαλβίδων στις αντίθετες κατευθύνσεις εναλλαγής μεταξύ της βαλβίδας ανοικτής και κλειστών των βαλβίδα θέσεων.





Οι κύλινδροι συνεχίζουν τα φτερά για τη δέσμευση κυλίσματος με τις διαδρομές και οι λεπίδες μεταλλουργικών ξυστρών είναι

συνέχισε τα φτερά δίπλα στους κυλίνδρους για να ξύσει τη μόλυνση από τις διαδρομές.





Οι διαδρομές μπορούν να παρασχεθούν ή χωρίς ένα σκάφος της γραμμής. Εάν ένα φτερό παρέχεται χωρίς κυλίνδρους λόγω

μια ελαφριά εφαρμογή φόρτωσης, παραδείγματος χάριν, η διαδρομή παρέχεται κατά προτίμηση χωρίς ένα σκάφος της γραμμής.





Ένας ελαφρύς όρος φόρτωσης μπορεί να προκύψει, παραδείγματος χάριν, στο ανώτερο όριο οριζόντια προσανατολισμένου

ρύθμιση βαλβίδων. Εντούτοις, υπό τους βαριούς όρους φόρτωσης όπως, παραδείγματος χάριν, στο κατώτατο σημείο

το τέλος μιας οριζόντια χρησιμοποιημένης ρύθμισης βαλβίδων, αυτό προτιμάται ότι τα φτερά παρέχονται

με τους φέροντες κυλίνδρους φορτίων.





Σε αυτήν την περίπτωση, επίσης προτιμάται ότι στη διαδρομή παρέχεται ένα σκάφος της γραμμής γενικά σε σχήμα υ

διατομή και φιαγμένος από τραχύ υλικό όπως το ανοξείδωτο.



Προδιαγραφές:



Αριθ.

Όνομα μερών

Υλικό

1

Σώμα

Όλκιμος χυτοσίδηρος

2

Σφήνα

Όλκιμί χυτοσίδηρος + EPDM

3

Καρύδι μίσχων

ZCuAl10Fe3 Gunmetal

4

Στόλισμα

EPDM

5

Καπό

Όλκιμος χυτοσίδηρος

6

Στόλισμα αδένων

ZCuAl10Fe3 Gunmetal

7

Μίσχος

2Cr13 S.S.x 20Cr13

8

Αδένας

Όλκιμος χυτοσίδηρος

9

Λαστιχένια ψήκτρα

EPDM/NBR

10

Ρόδα χεριών

Όλκιμος χυτοσίδηρος




ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ





⊙ Κοκκοποίηση μετάλλου



την προστατευτική επιφάνεια που τελειώνουν με την κοκκοποίηση μετάλλου και η επιφάνεια είναι ομαλές και τάξη.





⊙ Flatting κάθισμα



Ομαλός συνεχής άντεξε τον τρόπο χωρίς να καθίσει την κοιλότητα, δεν είναι εύκολο να αποκτηθεί η ακαθαρσία επάνω.



Κατασκευάζοντας το υγρό straightway.





⊙ Μεταχειριμένος με το λάστιχο



Και εσωτερικός και εξωτερικός είναι ντυμένος με την προηγμένη γνώση της λαστιχένιας θείωσης που κάνει έπειτα



βέβαιος για την ελαστικότητα του λάστιχου, και σιγουρευτείτε την ακριβή διάσταση γεωμετρίας. Λαστιχένιος και όλκιμος

χέρι βαλβίδων χυτοσιδήρου μαζί μετά βίας. Αυτό μπορεί να αποφύγει την κάμψη λόγω της μακροπρόθεσμης χρήσης.





⊙ Αντιδιαβρωτικός



Και εσωτερικός και εξωτερικός είναι ντυμένος με τη μη τοξική εποξική ρητίνη σκονών για να ενισχύσει την ικανότητα της αντίστασης διάβρωσης και να αυξήσει την ποιότητα



από την παροχή νερού.





⊙ Ruggedization



Η παλαιότερη όλκιή βαλβίδα σιδήρου είναι εύκολο να σπαστεί μετά από να προσκρουθεί από το nonego. Μπορεί να σταματήσει



η ρήξη εξαρτάται από την καλή ικανότητα μηχανικών του όλκιμύ σιδήρου.





⊙ Τρία «○» σφραγισμένο δαχτυλίδι



Με τα τρία «Ο» – τα δαχτυλίδια, η διαρροή μπορούν να μειωθούν πολύ και το «Ο» – το δαχτυλίδι μπορεί να είναι



αντικατεστημένος υπό αυτόν τον όρο με την πίεση και χωρίς παύση του νερού. Το axletree ώθησης



μειώνει την της τριβής αντίσταση και χαμηλώνει τη λειτουργική ροπή. Και μπορεί να είναι σφραγίδα διακοπτών



δαχτυλίδι χωρίς το άνοιγμα και κλείσιμο.





⊙ Άκαμπτο στρογγυλό σώμα



Το σώμα ιδρύεται καταλεπτώς, το άκαμπτο μέγεθος γεωμετρίας εξασφαλίζει εσωτερική σφράγιση της βαλβίδας χωρίς



οποιαδήποτε διαδικασία.





⊙ Ελαφρύς



Αυτό το σώμα αποτελείται από τον όλκιμο σίδηρο, είναι αναπτήρας 20%-30% από παλαιό. Εύκολα στον καθορισμό και



συντήρηση.





Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιοι

νερό, διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.




ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ

⊙ Αμερικανικά πρότυπα
 Σχέδιο σε ANSI/AWWA C509
 Πρόσωπο με πρόσωπο διάσταση σε ASME b16.10-2000 (ISO 3 σειρές)
 Φλάντζα και διάτρυση σε SME/ANSI B16.42-1998




⊙ Βρετανικά πρότυπα
 Σχέδιο σε BS5163, BS5150
 Πρόσωπο με πρόσωπο διάσταση σε BS5163 (σειρά του ISO 3series, ISO19)
 Φλάντζα και διάτρυση σε BS4504 part1 (EN1092)




⊙ Πρότυπα της Γερμανίας
 Σχέδιο σε DIN3352
 Πρόσωπο με πρόσωπο διάσταση σε DIN3202 (F4: ISO 14 σειρές F5: ISO 15 σειρές)
 Φλάντζα και διάτρυση στις BS EN1092

Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιο νερό,



διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
