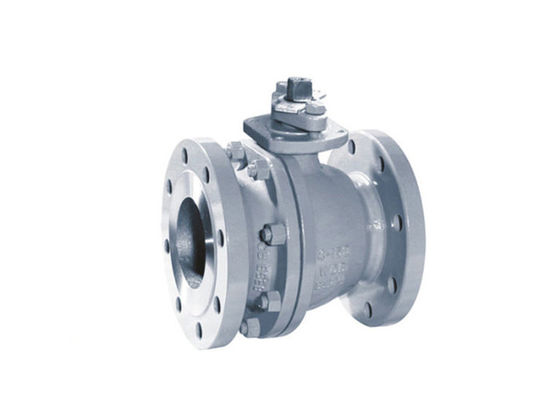

Μειωμένος άντεξε/σύνολο άντεξε» 6 βαλβίδα επιπλεόντων σωμάτων σφαιρών χυτοχάλυβα

Ο χυτοχάλυβας που μειώθηκε άντεξε/σύνολο άντεξε τη βιομηχανική επιπλέουσα βαλβίδα σφαιρών

Εισαγωγή βαλβίδων σφαιρών

Οι βαλβίδες σφαιρών είναι βαλβίδες στροφής τετάρτων που χρησιμοποιεί τον κοίλο συνδυασμό σφαιρών και καθισμάτων για να επιτρέψει ή να αποτρέψει τη ροή του ρευστού. Οι τύποι βαλβίδων σφαιρών περιλαμβάνουν την επιπλέουσα βαλβίδα σφαιρών, trunnion τη βαλβίδα σφαιρών, τη βαλβίδα σφαιρών ανοξείδωτου, τη βαλβίδα σφαιρών ορείχαλκου, τη βαλβίδα σφαιρών χαλκού κ.λπ. Μια βαλβίδα σφαιρών είναι ανοικτή όταν συμφωνεί η τρύπα της σφαίρας με τη ροή. Η στροφή είναι τέταρτο (90 βαθμοί) από είτε μια λαβή (3» ή κατωτέρω) είτε συνδεμένο handwheel, η σφαίρα είναι σφραγίδα στο κάθισμα με αυτόν τον τρόπο που αποτρέπει τη ρευστή ροή. Οποιαδήποτε θέση μέσα - μεταξύ ανοικτού και κλείνει μπορεί να χρησιμοποιηθεί για throttling. Οι βαλβίδες σφαιρών μπορούν να είναι πλήρης λιμένας ή μειωμένος λιμένας. Οι εφαρμογές σωληνώσεων προτιμούν ότι η πλήρης βαλβίδα σφαιρών λιμένων για να επιτρέψει τη μετάβαση των χοίρων καθαρισμού τις σκέφτηκε. Οι βαλβίδες σφαιρών ανοξείδωτου και ορείχαλκου χρησιμοποιούνται συνήθως στις βιομηχανικές και εγχώριες εφαρμογές σε μέγεθος 3» ή μικρότερος και έρχονται ένας ανοικτός στενός μοχλός.

Χαρακτηριστικά σχεδιασμού

• Πλήρης λιμένας, 1/2 " ~6» (DN15~DN150)
• W.P. : ΚΑΤΗΓΟΡΙΑ 150-300
• W.T. : -20°C~200°C (- 4°F~392°F)
• Ρίψη επένδυσης
• Μίσχος απόδειξης εκρήξεων
• Σιλικόνη ελεύθερη
• Αντιστατική συσκευή (επιλογή)
• Συσκευή κλειδώματος
• Να τοποθετήσει το μαξιλάρι ISO 5211
• Διάσταση φλαντζών: ASME B16.5
• Πρόσωπο με πρόσωπο: ASME B16.10

Υλική επιλογή για τις βαλβίδες σφαιρών:

• Χάλυβας άνθρακα (a105-WCB, WCC)
• Χάλυβας άνθρακα χαμηλής θερμοκρασίας (lf2-LCC, LCB)
• Ανοξείδωτο (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Χαμηλά κράματα (F1-WC1, F11-WC6, F22-WC9)
• Υψηλά κράματα (F5-C5, F9-C12, F91-C12A, F62-CN3MN, f20-κράμα 20)
• Διπλό & έξοχο ντούμπλεξ (2205-4A, 2507-5A, S32760-6A)
• Χαλκός (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)
