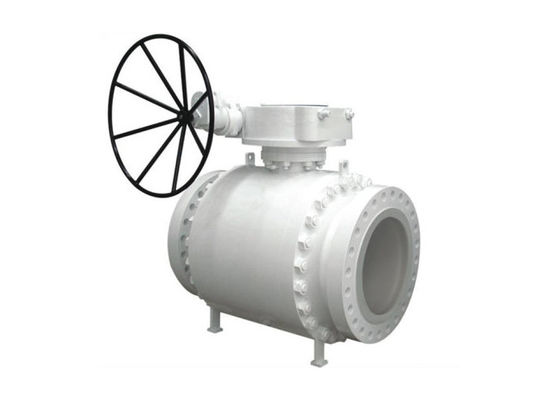

BS5351 μαλακή καθισμένη βαλβίδα σφαιρών Turnnion χάλυβα άνθρακα

Μαλακές καθισμένες βιομηχανικές τοποθετημένες Turnnion βαλβίδες σφαιρών

Τοποθετημένες οι Trunnion βαλβίδες σφαιρών είναι quarter-turn βαλβίδες που χρησιμοποιούνται για να σταματήσουν τη ροή του μέσου στις σωληνώσεις. Αυτές οι βαλβίδες χαρακτηρίζουν έναν στρογγυλό ή σφαιρικό δίσκο στο κέντρο που περιστρέφεται για να αρχίσει ή να σταματήσει τη ροή. Αυτός ο δίσκος καλείται σφαίρα και χαρακτηρίζει ένα κοίλο κέντρο. Οι βαλβίδες σφαιρών είναι εξαιρετικά ευπροσάρμοστες και χρησιμοποιούνται συνήθως στις βιομηχανικές εφαρμογές όπου σφιχτά αποκλειμένος απαιτείται.

Τοποθετημένη Trunnion πρόσθετη υποστήριξη χαρακτηριστικών γνωρισμάτων βαλβίδων σφαιρών για τη σφαίρα. Αυτή η υποστήριξη είναι με μορφή ενός άξονα και καλείται trunnion. Trunnion απορροφά οποιαδήποτε προστιθέμενη πίεση από τη ροή, που μειώνει την πίεση στη σφαίρα και τα καθίσματα της βαλβίδας. Τοποθετημένες οι Trunnion βαλβίδες σφαιρών χρησιμοποιώ στην υψηλή πίεση, εφαρμογές μεγάλων κλιμάκων όπου η χαμηλή λειτουργούσα ροπή απαιτείται.

Χαρακτηριστικά σχεδιασμού

• Πλήρης λιμένας, 1/2 " ~6» (DN15~DN150)
• W.P. : ΚΑΤΗΓΟΡΙΑ 150-300
• W.T. : -20°C~200°C (- 4°F~392°F)
• Ρίψη επένδυσης
• Μίσχος απόδειξης εκρήξεων
• Σιλικόνη ελεύθερη
• Αντιστατική συσκευή (επιλογή)
• Συσκευή κλειδώματος
• Να τοποθετήσει το μαξιλάρι ISO 5211
• Διάσταση φλαντζών: ASME B16.5
• Πρόσωπο με πρόσωπο: ASME B16.10

Υλική επιλογή για τις βαλβίδες σφαιρών:

• Χάλυβας άνθρακα (a105-WCB, WCC)
• Χάλυβας άνθρακα χαμηλής θερμοκρασίας (lf2-LCC, LCB)
• Ανοξείδωτο (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Χαμηλά κράματα (F1-WC1, F11-WC6, F22-WC9)
• Υψηλά κράματα (F5-C5, F9-C12, F91-C12A, F62-CN3MN, f20-κράμα 20)
• Διπλό & έξοχο ντούμπλεξ (2205-4A, 2507-5A, S32760-6A)
• Χαλκός (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)
