Λεπτομέρειες:
|
Υλικό σώματος: | SS304 SS316 | Υλικό σφαιρών: | CF8, CF8M |
---|---|---|---|
Υλικό καθισμάτων: | PTFE | Πρότυπα: | ΜΒ, ANSI, JIS, DIN |
Μέγεθος: | DN15 ~ DN200 | Πίεση: | 10K 20K |
Υψηλό φως: | SS316 βαλβίδα σφαιρών τελών φλαντζών,20K βαλβίδα σφαιρών τελών φλαντζών,Τυποποιημένη βαλβίδα σφαιρών τελών φλαντζών DIN |

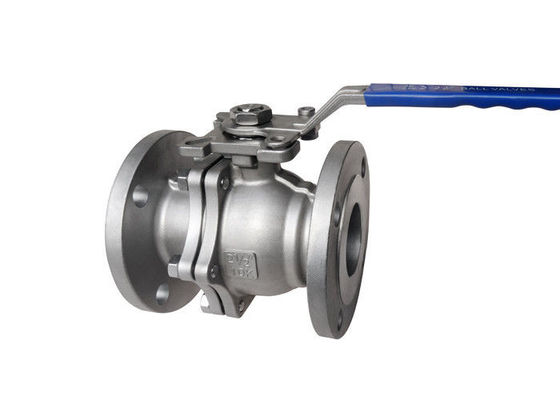

Να τοποθετήσει βαλβίδων σφαιρών χυτοχάλυβα JIS 20K 2PC άμεσο ISO5211 μαξιλάρι για τη μηχανή
Προδιαγραφές
Βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16. 34, API608
- Σύνδεση: JIS B2212 ~ B213
- Δοκιμή και επιθεώρηση: JIS B2003, API6D
- Πρόσωπο με πρόσωπο διάσταση: JIS B2002
Σειρά μεγέθους:
- DN15 ~ DN200
Εκτίμηση πίεσης:
- JIS 10K 20K
Σειρά θερμοκρασίας:
- - 20 °C ~ 185 °C
Το ανοίγοντας και κλείνοντας μέρος των σφαιρών βαλβίδων (σφαίρα) οδηγείται από το μίσχο βαλβίδων και περιστρέφεται γύρω από τον άξονα του μίσχου βαλβίδων. Χρησιμοποιείται κυρίως για να κόψει ή να ανοίξει το μέσο καθ'οδόν, και μπορεί επίσης να χρησιμοποιηθεί για το ρευστούς κανονισμό και τον έλεγχο. Το πρότυπο χρήσης έχει τα πλεονεκτήματα της συμπαγούς δομής, της αξιόπιστης σφράγισης, της απλής δομής και της κατάλληλης συντήρησης, και η επιφάνεια σφράγισης και η σφαιρική επιφάνεια είναι συχνά σε ένα κλειστό κράτος, που δεν διαβρώνεται εύκολα από το μέσο, και είναι εύκολο να λειτουργηθεί και να διατηρήσει.
Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π | Α1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Μας ελάτε σε επαφή με ελεύθερα | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Εφαρμογή
Κατάλληλος για τα γενικά λειτουργώντας μέσα όπως το διαλυτικού, όξινου και φυσικού αέριο νερού, αλλά και κατάλληλος για το μέσο με τις σκληρές συνθήκες εργασίας, όπως το οξυγόνο, το υπεροξείδιο υδρογόνου, το μεθάνιο και το αιθυλένιο, οι οποίες χρησιμοποιούνται ευρέως στις διάφορες βιομηχανίες.
Δύναμη
1. Η ρευστή αντίσταση είναι μικρή: η διατομή του συνδέοντας σωλήνα μεταξύ της σφαίρας και του σώματος βαλβίδων είναι ίση, και η σφαιρική μετάβαση συνδέεται με ένα κυκλικό τόξο, και τα μέσα περάσματα μέσω της σφαίρας, και η ρευστή αντίσταση είναι μικρή.
2. Καλή εκτέλεση σφράγισης: Το κάθισμα βαλβίδων υιοθετεί το υλικό PTFE με ορισμένη ελαστική παραμόρφωση και υψηλής αντοχής, η οποία επιτυγχάνει την καλή εκτέλεση σφράγισης και εξασφαλίζει τη σταθερότητα της βαλβίδας.
3. Μακριά ζωή υπηρεσιών: ο πυρήνας βαλβίδων και το φως που βλέπουν το υλικό λαιμών αποτελούνται από το ωστενιτικό ανοξείδωτο, και το υλικό καθισμάτων βαλβίδων αποτελείται από PTFE, το οποίο μπορεί να επιτύχει την καλή αντίσταση διάβρωσης και να παρατείνει τη ζωή υπηρεσιών της βαλβίδας.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
