Λεπτομέρειες:
|
Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | PTFE |
---|---|---|---|
Δύναμη: | Επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | Διπλή φλάντζα |
Μέγεθος βαλβίδων: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | Ενιαία να ενεργήσει πνευματική ωθημένη βαλβίδα 3 τρόπων,Ενιαίο να ενεργήσει πνευματικό επάνω από τη βαλβίδα,ISO5211 πνευματικός επάνω από τη βαλβίδα |

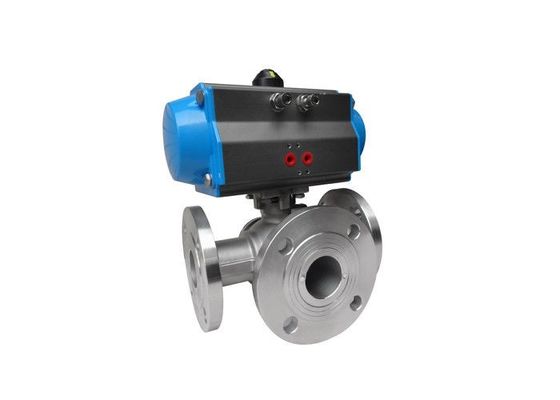

Επιστροφής ενιαία να ενεργήσει άνοιξη πνευματική ωθημένη βαλβίδα 3 τρόπων επάνω από τη βαλβίδα
Προδιαγραφές
Πλεονέκτημα
1. Η ρευστή αντίσταση, ο συντελεστής αντίστασης σωλήνων με το ίδιο μήκος είναι ίση.
2. Απλή δομή, μικρό μέγεθος, ελαφρύ.
3. Το στενό και αξιόπιστο υλικό σφραγίζοντας επιφάνειας βαλβίδων χρησιμοποίησε ευρέως το πλαστικό, που σφραγίζει, και έχει χρησιμοποιηθεί ευρέως στο κενό σύστημα.
4. Εύκολος να λειτουργήσει, ανοίγοντας και κλείνοντας γρήγορα, από πλήρως ανοικτό κλειστός πλήρως εφ' όσον η περιστροφή 90 °, για να διευκολύνει τον τηλεχειρισμό.
5. Η εύκολη συντήρηση, απλή βαλβίδα σφαιρών, σφραγίδες είναι γενικά δραστηριότητες, η αντικατάσταση αφαίρεσης είναι καταλληλότερη.
6. Στο πλήρως ύπαιθρο ή κλειστός πλήρως, η επιφάνεια σφράγισης και η διηλεκτρικά σφαίρα και το κάθισμα απομόνωσης, μέσω των μέσων, δεν θα προκαλέσουν τη διάβρωση της επιφάνειας σφράγισης βαλβίδων.
Τεχνικά στοιχεία
Ενιαίος να ενεργήσει πνευματικός ενεργοποιητής που διατάζει το αριθ.
Διαμορφώστε το αριθ. | Ροπή (6Bar) | |
Ανοικτός | Κλείστε | |
ΝΟΜΟΣ 050S | 13.2Nm | 6.7Nm |
ΝΟΜΟΣ 063S | 24.1Nm | 11.1Nm |
ΝΟΜΟΣ 075S | 47.7Nm | 22.1Nm |
ΝΟΜΟΣ 090S | 73.1Nm | 36.7Nm |
ΝΟΜΟΣ 100S | 109Nm | 50.7Nm |
ΝΟΜΟΣ 115S | 176Nm | 82Nm |
ΝΟΜΟΣ 125S | 227Nm | 105Nm |
ΝΟΜΟΣ 145S | 357Nm | 165Nm |
ΝΟΜΟΣ 160S | 456Nm | 224Nm |
ΝΟΜΟΣ 190S | 871Nm | 379Nm |
ΝΟΜΟΣ 210S | 1000Nm | 521Nm |
ΝΟΜΟΣ 240S | 1423Nm | 721Nm |
ΝΟΜΟΣ 270S | 2345Nm | 1060Nm |
ΝΟΜΟΣ 300S | 2956Nm | 1460Nm |
ΝΟΜΟΣ 350S | 4247Nm | 2346Nm |
ΝΟΜΟΣ 400S | 6559Nm | 2624Nm |
150LB παράμετρος βαλβίδων σφαιρών (1/2 " ~8»)
Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ |
Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner |
