Λεπτομέρειες:
|
Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | PTFE |
---|---|---|---|
Δύναμη: | Επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | Διπλή φλάντζα |
Μέγεθος βαλβίδων: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | CF8 πνευματική ωθημένη βαλβίδα σφαιρών σώματος,Πνευματική ωθημένη βαλβίδα σφαιρών φλαντζών,8» πνευματική ωθημένη σφαίρα Valvealve |

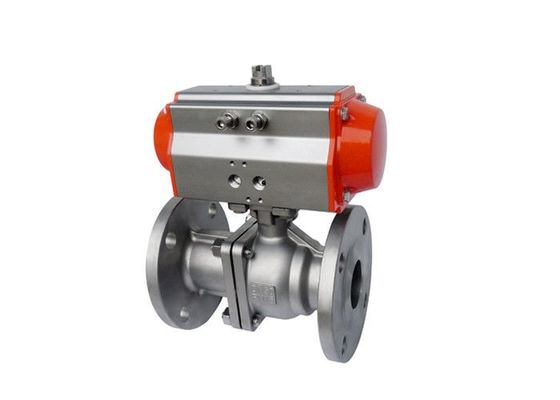

Βιομηχανική πνευματική ωθημένη βαλβίδα ελέγχου νερού βαλβίδων σφαιρών φλαντζών SS WCB περιστροφική
Περιγραφή:
Η ωθημένη βαλβίδα σφαιρών και οι ωθημένες επιλογές βαλβίδων πεταλούδων από μας βοηθούν να αυτοματοποιήσουν την έναρξη και την παύση των ροών. Όταν συνδέονται με ένα σωληνοειδές, οι πνευματικοί ενεργοποιητές μπορούν επίσης να παραγάγουν τη ροπή για να κινήσουν τους κυλίνδρους ή αρκετή ροπή για να προκαλέσουν τις μικρές ηλεκτρικές συσκευές. Για να δημιουργήσει ένα ασφαλές σχέδιο, θεωρήστε μια ωθημένη ελατήριο-επιστροφή βαλβίδα ότι αέρας χρήσεων για να βοηθήσετε να ενεργοποιήσει μια βαλβίδα μια κατεύθυνση και τις ανοίξεις για να βοηθήσει να λειτουργήσει στην αντίστροφη κατεύθυνση.
Προδιαγραφές
Πλεονέκτημα
1. Εύκολος να λειτουργήσει, να ανοίξει και να κλείσει γρήγορα, από ορθάνοικτο στο σύνολο μακριά εφ' όσον 90 °, εύκολα να ελέγξουν πέρα από τις μεγάλες αποστάσεις.
2. η συντήρηση είναι κατάλληλη, η βαλβίδα σφαιρών είναι απλή στη δομή, το σφραγίζοντας δαχτυλίδι είναι γενικά ενεργό, και είναι κατάλληλο να αποσυνθέσει και να αντικαταστήσει.
3. Όταν πλήρως ανοικτή ή κλειστή πλήρως, η επιφάνεια σφράγισης της σφαίρας και το κάθισμα βαλβίδων απομονώνονται από το μέσο. Όταν το μέσο περνά, δεν θα προκαλέσει τη διάβρωση της επιφάνειας σφράγισης της βαλβίδας.
Τεχνικά στοιχεία
Διπλής ενέργειας πνευματικός ενεργοποιητής που διατάζει το αριθ.
Διπλάσιο Να ενεργήσει |
Διαμορφώστε το αριθ. | Ροπή (5.5Bar) |
ΝΟΜΟΣ 042D | 8.4Nm | |
ΝΟΜΟΣ 050D | 18.3Nm | |
ΝΟΜΟΣ 063D | 32.2Nm | |
ΝΟΜΟΣ 075D | 64Nm | |
ΝΟΜΟΣ 090D | 101Nm | |
ΝΟΜΟΣ 100D | 146Nm | |
ΝΟΜΟΣ 115D | 236Nm | |
ΝΟΜΟΣ 125D | 305Nm | |
ΝΟΜΟΣ 145D | 478Nm | |
ΝΟΜΟΣ 160D | 624Nm | |
ΝΟΜΟΣ 190D | 1185Nm | |
ΝΟΜΟΣ 210D | 1447Nm | |
ΝΟΜΟΣ 240D | 2126Nm | |
ΝΟΜΟΣ 270D | 3229Nm | |
ΝΟΜΟΣ 300D | 4197Nm | |
ΝΟΜΟΣ 350D | 6283Nm | |
ΝΟΜΟΣ 400D | 8953Nm |
Παράμετρος βαλβίδων σφαιρών (DN15~DN200)
PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner |
