Λεπτομέρειες:
|
Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | PTFE |
---|---|---|---|
Δύναμη: | Διπλής ενέργειας | Σύνδεση: | Διπλή φλάντζα |
Πίεση: | PN16 | Δομή βαλβίδων: | 2 κομμάτια |
Υψηλό φως: | Διπλής ενέργειας πνευματική βαλβίδα DIN,PN16 πνευματική βαλβίδα ελέγχου,PN16 διπλής ενέργειας πνευματική βαλβίδα |

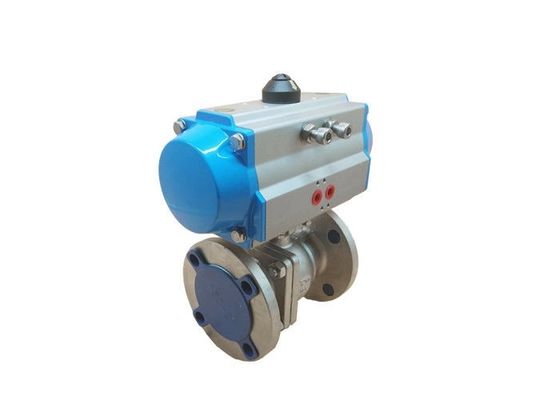

DIN διπλής ενέργειας 2 τρόπων άκρες φλαντζών βαλβίδων DN50 ανοξείδωτου πνευματικές
Περιγραφή
Αυτό έλεγξε πνευματικά τη βαλβίδα σφαιρών 2 τρόπων επιτρέπει μια αύξηση στην αυτοματοποίηση στο σύστημά σας έναντι μιας με το χέρι ελεγχόμενης βαλβίδας. Η βαλβίδα σφαιρών έχει μια διάμετρο 100 χιλ. και είναι κατάλληλη για τα υγρά και τα αέρια από -20 σε 180°C. Ο πνευματικός ενεργοποιητής είναι σε θέση 354 NM της ροπής στο φραγμό 8, αλλά έχει ένα παράθυρο πίεσης ελέγχου 6; φραγμός 10. Η βαλβίδα σφαιρών νήματα έχει του Γ 4» για να το συνδέσει με τη διοχέτευση με σωλήνες/φέρνοντας τα μέσα και η Kv αξία είναι 1230 μ3. Ο ενεργοποιητής είναι διπλής ενέργειας με μια αξιόπιστη περιστροφική λειτουργία ράφι-και-γραναζιών αλουμινίου. Ο ενεργοποιητής έχει μια κατοικία αργιλίου και μια κάλυψη αργιλίου, ενώ η βαλβίδα σφαιρών έχει μια κατοικία ανοξείδωτου και μια σφραγίδα PTFE. Η μέγιστη πίεση μέσων είναι φραγμός 63. Η βαλβίδα σφαιρών είναι ένα σχέδιο 3 κομματιού που επιτρέπει το λεπτομερή καθαρισμό. Τα σημεία σύνδεσης του Ναμούρ VDI/VDE 3845 είναι ήδη στον ενεργοποιητή για να τοποθετήσουν τη βαλβίδα σωληνοειδών a1/4» Ναμούρ άμεσα επάνω στον ενεργοποιητή ή να συνδέσουν έναν εύκαμπτο αεραγωγό που χρησιμοποιεί το Γ 1/4». Επίσης, ένας έλεγχος θέσης ή ένα κιβώτιο διακοπτών ορίου μπορεί να τοποθετηθεί στην κορυφή του ενεργοποιητή σύμφωνα με VDI/VDE 3845. Ο ενεργοποιητής τοποθετείται στη βαλβίδα σφαιρών μέσω της φλάντζας του ISO 5211 F10 (22 χιλ.). Η συνέλευση είναι ATEX επικυρωμένο (ΠΡΏΗΝ ΙΙ 2GD γ) και μπορεί επομένως να χρησιμοποιηθεί στα ενδεχομένως εκρηκτικά περιβάλλοντα. Πλεονεκτήματα: Δυνατότητα να τοποθετηθεί άμεσα μια βαλβίδα σωληνοειδών του Ναμούρ για να μειώσει τις συναρμολογήσεις και τη σωλήνωση. Ο μηχανικός δείκτης στην κορυφή παρουσιάζει τη βαλβίδα position.ATEX (ΠΡΏΗΝ ΙΙ 2GD γ) που πιστοποιείται για τα εκρηκτικά περιβάλλοντα. Χαμηλότερο κόστος επένδυσης από μια ηλεκτρική έκδοση. Το γρήγορο άνοιγμα/closingDouble να ενεργήσει επιτρέπει το μεγαλύτερο έλεγχο από τους ενιαίους να ενεργήσει ενεργοποιητές. Η βαλβίδα σφαιρών είναι ένα σχέδιο 3 κομματιού που επιτρέπει το λεπτομερή καθαρισμό. Μπορέστε να εξοπλιστείτε με ένα κιβώτιο διακοπτών ορίου. Μειονεκτήματα: Διπλής ενέργειας χρησιμοποιεί περισσότερο συμπιεσμένο αέρα από τους ενιαίους να ενεργήσει ενεργοποιητές. Απαιτεί ένα σύστημα συμπιεσμένου αέρα και μια βαλβίδα σωληνοειδών για να ελέγξει την παροχή αέρα.
Προδιαγραφές
Πλεονέκτημα
1. Συμπαγές μέγεθος και ελαφριά κατασκευή
2. Αξιόπιστη, μακράς διαρκείας απόδοση
3. Τα πρότυπα «στη γραμμή» ή «ο σταυρός τοποθετούν» τη βαλβίδα στις διαμορφώσεις ενεργοποιητών
4. Το ελατήριο-επιστροφής σχέδιο προσαρμόζει την παροχή αέρα τόσο χαμηλή όπως 50 PSI
5. O-Rings περιποίησης ανοξείδωτου εξωτερικά και FKM πρότυπα
6. Ο άμεσος μίσχος βαλβίδων που συνδέει με τον άξονα ενεργοποιητών ελαχιστοποιεί τη σπασμωδική κίνηση
7. Χειρωνακτικά πρότυπα συμπληρωματικής προμήθειας
Τεχνικά στοιχεία
Διπλής ενέργειας πνευματικός ενεργοποιητής που διατάζει το αριθ.
Διπλάσιο Να ενεργήσει |
Διαμορφώστε το αριθ. | Ροπή (5.5Bar) |
ΝΟΜΟΣ 042D | 8.4Nm | |
ΝΟΜΟΣ 050D | 18.3Nm | |
ΝΟΜΟΣ 063D | 32.2Nm | |
ΝΟΜΟΣ 075D | 64Nm | |
ΝΟΜΟΣ 090D | 101Nm | |
ΝΟΜΟΣ 100D | 146Nm | |
ΝΟΜΟΣ 115D | 236Nm | |
ΝΟΜΟΣ 125D | 305Nm | |
ΝΟΜΟΣ 145D | 478Nm | |
ΝΟΜΟΣ 160D | 624Nm | |
ΝΟΜΟΣ 190D | 1185Nm | |
ΝΟΜΟΣ 210D | 1447Nm | |
ΝΟΜΟΣ 240D | 2126Nm | |
ΝΟΜΟΣ 270D | 3229Nm | |
ΝΟΜΟΣ 300D | 4197Nm | |
ΝΟΜΟΣ 350D | 6283Nm | |
ΝΟΜΟΣ 400D | 8953Nm |
Παράμετρος βαλβίδων σφαιρών DIN PN16 (DN15~DN200)
PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner |
