Λεπτομέρειες:
|
Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | PTFE |
---|---|---|---|
Δύναμη: | Επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | Διπλή φλάντζα |
Μέγεθος βαλβίδων: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | 150LB πνευματική βαλβίδα ενεργοποιητών,CF8 πνευματική βαλβίδα σφαιρών,150LB πνευματική ωθημένη βαλβίδα σφαιρών |

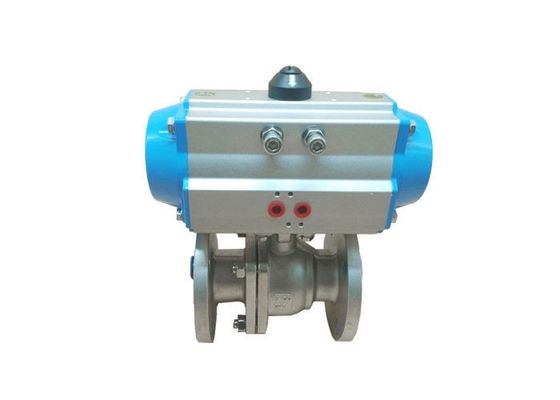

Διπλής ενέργειας βαλβίδα ελέγχου βαλβίδων σφαιρών φλαντζών πνευματική ωθημένη 150LB
Πνευματική ωθημένη υψηλής θερμοκρασίας βαλμένη φλάντζα βαλβίδα σφαιρών
Μια υψηλής θερμοκρασίας πνευματικά ωθημένη βαλμένη φλάντζα βαλβίδα σφαιρών PN16 ή Ansi 150 κατάλληλη για τις σκληρότερες εφαρμογές. Το σύνολο άντεξε, η βαλβίδα 3 κομματιού έρχεται στο ανοξείδωτο με τις επιλογές για τις διάφορες συνδέσεις τελών, ο άνθρακας γέμισε το ενισχυμένο κάθισμα και τη σφραγίδα PTFE.
Η βαλβίδα εγκαθίσταται σε μια ισχυρή πνευματική επιστροφή άνοιξη ή έναν διπλής ενέργειας ενεργοποιητή μέσω μιας διαλύοντας επέκτασης θερμότητας (TSM).
Οι διαμορφώσιμες επιλογές περιλαμβάνουν τους διακόπτες ορίου, τις βαλβίδες σωληνοειδών και positioners.
Επιπλέον, το πνευματικοί ράφι στροφής τετάρτων και ο ενεργοποιητής γραναζιών μας ταξινομούνται με έναν παράγοντα ασφάλειας 30% ενσωματωμένο, απαιτώντας μια πειραματική πίεση 5,5 φράξτε και τα οφέλη από ένα Ναμούρ διασυνδέουν και για την πειραματική βαλβίδα σωληνοειδών και switchbox.
Πλεονέκτημα
1. Συμπαγές μέγεθος και ελαφριά κατασκευή
2. Αξιόπιστη, μακράς διαρκείας απόδοση
3. Τα πρότυπα «στη γραμμή» ή «ο σταυρός τοποθετούν» τη βαλβίδα στις διαμορφώσεις ενεργοποιητών
4. Το ελατήριο-επιστροφής σχέδιο προσαρμόζει την παροχή αέρα τόσο χαμηλή όπως 50 PSI
5. O-Rings περιποίησης ανοξείδωτου εξωτερικά και FKM πρότυπα
6. Ο άμεσος μίσχος βαλβίδων που συνδέει με τον άξονα ενεργοποιητών ελαχιστοποιεί τη σπασμωδική κίνηση
7. Χειρωνακτικά πρότυπα συμπληρωματικής προμήθειας
Προδιαγραφές
Τεχνικά στοιχεία
Διπλής ενέργειας πνευματικός ενεργοποιητής που διατάζει το αριθ.
Διπλάσιο Να ενεργήσει |
Διαμορφώστε το αριθ. | Ροπή (5.5Bar) |
ΝΟΜΟΣ 042D | 8.4Nm | |
ΝΟΜΟΣ 050D | 18.3Nm | |
ΝΟΜΟΣ 063D | 32.2Nm | |
ΝΟΜΟΣ 075D | 64Nm | |
ΝΟΜΟΣ 090D | 101Nm | |
ΝΟΜΟΣ 100D | 146Nm | |
ΝΟΜΟΣ 115D | 236Nm | |
ΝΟΜΟΣ 125D | 305Nm | |
ΝΟΜΟΣ 145D | 478Nm | |
ΝΟΜΟΣ 160D | 624Nm | |
ΝΟΜΟΣ 190D | 1185Nm | |
ΝΟΜΟΣ 210D | 1447Nm | |
ΝΟΜΟΣ 240D | 2126Nm | |
ΝΟΜΟΣ 270D | 3229Nm | |
ΝΟΜΟΣ 300D | 4197Nm | |
ΝΟΜΟΣ 350D | 6283Nm | |
ΝΟΜΟΣ 400D | 8953Nm |
150LB παράμετρος βαλβίδων σφαιρών (1/2 " ~8»)
Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ |
Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner |
