Λεπτομέρειες:
|
Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | PTFE |
---|---|---|---|
Δύναμη: | Επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | Διπλή φλάντζα |
Μέγεθος βαλβίδων: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | Διπλή βαλβίδα σφαιρών φλαντζών πνευματική ωθημένη,DIN3337 πνευματική ωθημένη βαλβίδα σφαιρών,DIN3337 πνευματική βαλβίδα σφαιρών |

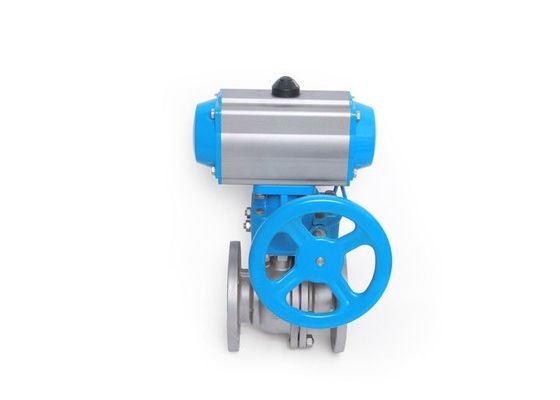

Η φλάντζα RF αναπηδά την πνευματική ωθημένη βαλβίδα σφαιρών 12pcs με τη χειρωνακτική συμπληρωματική προμήθεια
Χαρακτηριστικά γνωρίσματα:
★ Οι πνευματικά εκτελεσμένες βαλβίδες σφαιρών μας αποτελούνται από υψηλό - ποιοτικές πρώτες ύλες με τη υψηλή ακρίβεια, αντοχή, φτωχό επιστροφής κτύπημα, ασφαλής και αξιόπιστος.
Η διπλής ενέργειας πνευματική βαλβίδα σφαιρών τρεις-κομματιού ★ χρησιμοποιείται για να ελέγξει το διακόπτη της βαλβίδας για να ελέγξει τη ροή του υλικού καθ'οδόν.
★ Αποτελείται από το ανοξείδωτο 304 και είναι επομένως ανθεκτικότερο. Μέγεθος 2 λιμένων «για την ομαλότερη ροή επομένως.
★ Κατάλληλος για τα συστήματα σωλήνων ανοξείδωτου, καθαρές γραμμές παραγωγής για τα τρόφιμα, το ποτό, την ιατρική και τις χημικές ουσίες καθώς επίσης και τη βιομηχανική προστασία του περιβάλλοντος, την κατεργασία ύδατος, τις πολυκατοικίες, κ.λπ.
Προδιαγραφές
Πλεονέκτημα
1. Συμπαγές μέγεθος και ελαφριά κατασκευή
2. Αξιόπιστη, μακράς διαρκείας απόδοση
3. Τα πρότυπα «στη γραμμή» ή «ο σταυρός τοποθετούν» τη βαλβίδα στις διαμορφώσεις ενεργοποιητών
4. Το ελατήριο-επιστροφής σχέδιο προσαρμόζει την παροχή αέρα τόσο χαμηλή όπως 50 PSI
5. O-Rings περιποίησης ανοξείδωτου εξωτερικά και FKM πρότυπα
6. Ο άμεσος μίσχος βαλβίδων που συνδέει με τον άξονα ενεργοποιητών ελαχιστοποιεί τη σπασμωδική κίνηση
7. Χειρωνακτικά πρότυπα συμπληρωματικής προμήθειας
Τεχνικά στοιχεία
Ενιαίος να ενεργήσει πνευματικός ενεργοποιητής που διατάζει το αριθ.
Διαμορφώστε το αριθ. | Ροπή (6Bar) | |
Ανοικτός | Κλείστε | |
ΝΟΜΟΣ 050S | 13.2Nm | 6.7Nm |
ΝΟΜΟΣ 063S | 24.1Nm | 11.1Nm |
ΝΟΜΟΣ 075S | 47.7Nm | 22.1Nm |
ΝΟΜΟΣ 090S | 73.1Nm | 36.7Nm |
ΝΟΜΟΣ 100S | 109Nm | 50.7Nm |
ΝΟΜΟΣ 115S | 176Nm | 82Nm |
ΝΟΜΟΣ 125S | 227Nm | 105Nm |
ΝΟΜΟΣ 145S | 357Nm | 165Nm |
ΝΟΜΟΣ 160S | 456Nm | 224Nm |
ΝΟΜΟΣ 190S | 871Nm | 379Nm |
ΝΟΜΟΣ 210S | 1000Nm | 521Nm |
ΝΟΜΟΣ 240S | 1423Nm | 721Nm |
ΝΟΜΟΣ 270S | 2345Nm | 1060Nm |
ΝΟΜΟΣ 300S | 2956Nm | 1460Nm |
ΝΟΜΟΣ 350S | 4247Nm | 2346Nm |
ΝΟΜΟΣ 400S | 6559Nm | 2624Nm |
Παράμετρος βαλβίδων σφαιρών (DN15~DN200)
PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner |
