Λεπτομέρειες:
|
Μέγεθος: | NPS 2» σε 60» | Πίεση: | 150LB σε 2500LB |
---|---|---|---|
Σειρά θερμοκρασίας: | -196℃~300℃ χαμηλό temperatue, κανονική θερμοκρασία και υψηλής θερμοκρασίας | Υλικό σώματος και περιποίησης: | Χυτοχάλυβας, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 C |
Υλικό καθισμάτων: | PTFE, RPTFE, DEVLON, Molon, ΚΡΥΦΟΚΟΙΤΆΖΕΙ, κάθισμα μετάλλων | Σφράγιση σώματος και μίσχων: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), σπειροειδής συσκευασία στολισμάτων πληγών (γραφ |
Υψηλό φως: | 600lb τοποθετημένη trunnion βαλβίδα σφαιρών,τοποθετημένη βαλβίδα σφαιρών 16 ίντσας trunnion,600LB trunnion βαλβίδα σφαιρών |

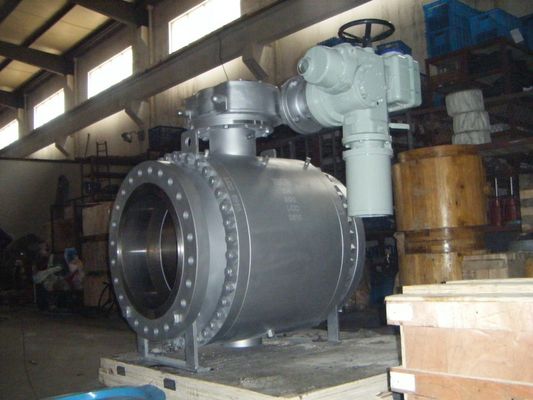

16 ίντσα 600LB Trunnion εισόδων τριών κομματιού δευτερεύουσα βαλβίδα σφαιρών τύπων
Κύριο υλικό
Υλικό σώματος | Υλικό περιποίησης | Υλικό σφραγίδων | Στόλισμα/συσκευασία |
WCB/LCB/CF8/CF8M/CF3/CF3M, Κ.ΛΠ. | SS410, SS420, SS304, SS316, Κ.ΛΠ. | PTFE, RPTFE, ΚΡΥΦΟΚΟΙΤΆΖΕΙ, PPL, Κ.ΛΠ. | ΓΡΑΦΙΤΗΣ. PTFE, PPL. Κ.λπ. |
Τύπος βαλβίδων σφαιρών | Σχέδιο και κατασκευή | Πρόσωπο με πρόσωπο/απ'άκρη σ'άκρη | Διαστάσεις φλαντζών | Εκτίμηση θερμοκρασίας πίεσης | Επιθεώρηση και δοκιμή |
Διασπασμένη βαλβίδα σφαιρών φλαντζών | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Σταθερή βαλβίδα σφαιρών φλαντζών | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Χαρακτηριστικό σχεδιασμού
1: Πλήρης άντεξε ή μείωσε άντεξε
2: Δομή Two-piece ή σωμάτων τρεις-κομματιού
3: Διπλός φραγμός & ξέβαές, διπλές απομόνωση και φλεβοτομία (dib-1&dib-2)
4: Ασφαλές σχέδιο πυρκαγιάς (API 607)
5: Σύστημα έκρηξη-απόδειξης
6: Αντιστατικό σχέδιο
7: Μόνη ανακούφιση κοιλοτήτων
8: Δοκιμή εκπομπής προσφύγων (προαιρετική)
Σχεδιαστικά στοιχεία
Πρότυπα σχεδίου: API 6D, DIN3357-1, EN12516-1
Πρόσωπο με πρόσωπο πρότυπα: API6D, ASME B16.10, DIN3202
Συνδέοντας πρότυπα: ASME Β 16,5, ASME B16.47, DIN 2543/4, ASME Β 16,25
Η δοκιμή & επιθεωρεί τα πρότυπα: API 6D, API 598
Θερμοκρασία εργασίας: -196℃~610℃
Τύπος σύνδεσης: RF, RTJ, ΓΦ, BW.BSPT, NPT
Ξινό περιβάλλον: NACE MR0175
Ασφαλές σχέδιο πυρκαγιάς
Οι βαλβίδες σφαιρών εξασφαλίζουν πέρασμα 100% της ασφαλούς δοκιμής πυρκαγιάς. Δεδομένου ότι η βαλβίδα σφαιρών εφαρμόζει το δύο σφραγισμένο σχέδιο μέσω O-ring των σφραγίδων και του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων. Όταν η βαλβίδα είναι στην πυρκαγιά, τα μη μεταλλικά υλικά όπως οι σφραγίδες καθισμάτων PTFE, τα στολίσματα, O-ring οι σφραγίδες, λαστιχένιο κ.λπ. θα βλαφθούν, εν τω μεταξύ το εξωτερικό στρώμα του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων παρέχει μια δευτεροβάθμια σφραγίδα. Όταν το μαλακό κάθισμα καίγεται, το κάθισμα μετάλλων θα διαμορφώσει αυτόματα μια σφραγίδα μετάλλων με τη σφαίρα κάτω από την ώθηση του ελατηρίου που θα ελέγξει αποτελεσματικά την εσωτερική διαρροή και την εξωτερική διαρροή. Το σχέδιο βαλβίδων συμφωνεί πλήρως με το API 607, API 6FA, BS 6755, JB/Τ 6899 και άλλα πρότυπα,
ΔΙΠΛΟΙ ΦΡΑΓΜΟΣ & ΦΛΕΒΟΤΟΜΙΑ (DBB)
Όταν η σφαίρα είναι στην κλειστή θέση, κάθε κάθισμα σφραγίζει μακριά το μέσο διαδικασίας ανεξάρτητα συγχρόνως μεταξύ του ρεύματος up/down και η κοιλότητα σωμάτων, αυτό επιτρέπει την παγιδευμένη πίεση κοιλοτήτων (DBB) μέσω της βαλβίδας αγωγών και διεξόδων. Ο διπλός φραγμός και η ξέβαή λειτουργία το καθιστούν πιθανό να ξεπλύνουν τη βαλβίδα υπό πίεση και να ελέγξουν που το κάθισμα σφραγίζει κατάλληλα.
ΔΙΠΛΕΣ ΑΠΟΜΟΝΩΣΗ & ΦΛΕΒΟΤΟΜΙΑ (DIB)
Το διπλό κάθισμα επίδρασης εμβόλων, μέση πίεση, και προς τα πάνω και προς τα κάτω καθώς επίσης και στην κοιλότητα σωμάτων, δημιουργεί μια επακόλουθη ώθηση που ωθεί το δαχτυλίδι καθισμάτων ενάντια στη σφαίρα, η βαλβίδα με τα διπλά δαχτυλίδια καθισμάτων επίδρασης εμβόλων απαιτεί μια ανακούφιση πίεσης κοιλοτήτων για να μειώσει τη συγκέντρωση πέρα από την πίεση στην κοιλότητα σωμάτων.
Επιλογές σφράγισης
Μαλακό κάθισμα: Μέταλλο στο μέταλλο O-Ring σφραγίδα
Η απλή αξιόπιστη σφράγιση δομών εφαρμόσιμη στη μοριακή αξιόπιστη χαμηλή ροπή σφράγισης συναντά των πελατών υψηλών
ευρύ χαμηλότερο κόστος εφαρμογής. τα μέσα ρυθμίζουν την αξιοπιστία σφράγισης και τις χαμηλές απαιτήσεις ροπής
Η σφαίρα καθορίζεται από trunnion και το μίσχο για το μέγεθος 4» το &smaller. Trunnion υποστήριξη πιάτων για το μέγεθος 6» & μεγαλύτερος
