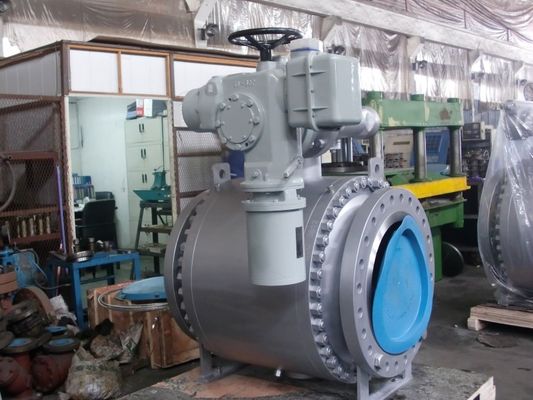

API 607 δευτερεύουσα βαλβίδα σφαιρών εισόδων τοποθετημένη Trunnion με τον ηλεκτρικό ενεργοποιητή

Δευτερεύων Trunnion βαλβίδων σφαιρών εισόδων τύπος με τον ηλεκτρικό ενεργοποιητή

Κύριο υλικό

Κρίσιμες εφαρμογές
Πηγή Ροή-γραμμές
Βαλβίδες σωληνώσεων
Μετώπη-ESDV

Αέριο πέρα από τις βαλβίδες πετρελαίου (GOV)

Βαλβίδες διαφυγής (BDV)

Βαλβίδες κλεισίματος (SDV)

Απομόνωση παγίδων μεταλλουργικών ξυστρών

Βαλβίδες διαδικασίας

SSIV

ROV

HIPPS

Υποθαλάσσιος

Κρυογόνος (LNG, regas)
Χαμηλή θερμοκρασία

Καυτό τρύπημα

Μέτρηση σε ίντσες

Παγίδα μεταλλουργικών ξυστρών

Βαλβίδες μετατροπής

Μετρώντας βαλβίδες
Γρήγορα κλείνοντας (< 1="" sec=""> πηλός άμμου πετρελαίου
Υψηλής θερμοκρασίας
Θαμμένος/υπόγεια βαλβίδες

Σχεδιαστικά στοιχεία

Πρότυπα σχεδίου: API 6D, DIN3357-1, EN12516-1

Πρόσωπο με πρόσωπο πρότυπα: API6D, ASME B16.10, DIN3202

Συνδέοντας πρότυπα: ASME Β 16,5, ASME B16.47, DIN 2543/4, ASME Β 16,25

Η δοκιμή & επιθεωρεί τα πρότυπα: API 6D, API 598

Θερμοκρασία εργασίας: -196℃~610℃

Τύπος σύνδεσης: RF, RTJ, ΓΦ, BW.BSPT, NPT

Ξινό περιβάλλον: NACE MR0175

ΔΙΠΛΟΙ ΦΡΑΓΜΟΣ & ΦΛΕΒΟΤΟΜΙΑ (DBB)

Όταν η σφαίρα είναι στην κλειστή θέση, κάθε κάθισμα σφραγίζει μακριά το μέσο διαδικασίας ανεξάρτητα συγχρόνως μεταξύ του ρεύματος up/down και η κοιλότητα σωμάτων, αυτό επιτρέπει την παγιδευμένη πίεση κοιλοτήτων (DBB) μέσω της βαλβίδας αγωγών και διεξόδων. Ο διπλός φραγμός και η ξέβαή λειτουργία το καθιστούν πιθανό να ξεπλύνουν τη βαλβίδα υπό πίεση και να ελέγξουν που το κάθισμα σφραγίζει κατάλληλα.

ΔΙΠΛΕΣ ΑΠΟΜΟΝΩΣΗ & ΦΛΕΒΟΤΟΜΙΑ (DIB)

Το διπλό κάθισμα επίδρασης εμβόλων, μέση πίεση, και προς τα πάνω και προς τα κάτω καθώς επίσης και στην κοιλότητα σωμάτων, δημιουργεί μια επακόλουθη ώθηση που ωθεί το δαχτυλίδι καθισμάτων ενάντια στη σφαίρα, η βαλβίδα με τα διπλά δαχτυλίδια καθισμάτων επίδρασης εμβόλων απαιτεί μια ανακούφιση πίεσης κοιλοτήτων για να μειώσει τη συγκέντρωση πέρα από την πίεση στην κοιλότητα σωμάτων.

Αντιστατική συσκευή:

Η άνοιξη συν την από γραφίτη αντιστατική συσκευή τύπων εφαρμόζεται μεταξύ της σφαίρας, του μίσχου, της φλάντζας αδένων και του σώματος για να κρατήσει την ηλεκτρική συνοχή μεταξύ όλων των μεταλλικών συστατικών. Και εξασφαλίστε την αντίσταση χαμηλότερη από την αυστηρότερη απαίτηση υπηρεσιών.

Μίσχος απόδειξης εκρήξεων:

Ο μίσχος γίνεται χωριστά από τη σφαίρα με τον ακέραιο τ-τύπο γύρω από τον ώμο, που διατηρείται από μειλίχιο. (άλλα σχέδια είναι διαθέσιμα κατόπιν αιτήσεως)

Συσκευή εγχύσεων λιπών

Για DN150 (NPS 6) & μεγαλύτερος στο μίσχο και στο κάθισμα βαλβίδων παρέχεται μια σφραγίζοντας συσκευή εγχύσεων λιπών, για DN125 & μικρότερος, μπορούμε να παρέχουμε τη σφραγίζοντας συσκευή εγχύσεων λιπών σύμφωνα με τις απαιτήσεις πελατών. Όταν O-ring βλάπτεται τυχαία, από την εγχθμένη στεγανωτική ουσία που σφραγίζεται για να αποτρέψει τα μέσα μέσω της βαλβίδας του δαχτυλιδιού και ο μίσχος καθισμάτων διαρρέει.

Η σφαίρα καθορίζεται από trunnion και το μίσχο για το μέγεθος 4» το &smaller. Trunnion υποστήριξη πιάτων για το μέγεθος 6» & μεγαλύτερος

Επιλογές σφράγισης

Μαλακό κάθισμα: Μέταλλο στο μέταλλο O-Ring σφραγίδα

Η απλή αξιόπιστη σφράγιση δομών εφαρμόσιμη στη μοριακή αξιόπιστη χαμηλή ροπή σφράγισης συναντά των πελατών υψηλών

ευρύ χαμηλότερο κόστος εφαρμογής. τα μέσα ρυθμίζουν την αξιοπιστία σφράγισης και τις χαμηλές απαιτήσεις ροπής
