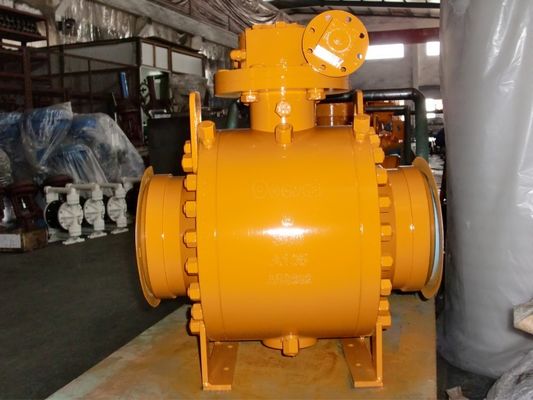

Το σύνολο ακρών bw απόδειξης εκρήξεων άντεξε τη σφυρηλατημένη βαλβίδα σφαιρών

Δευτερεύουσες Trunnion εισόδων άκρες bw βαλβίδων σφαιρών σφυρηλατημένων κομματιών τύπων

ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:
Η δευτερεύουσα βαλβίδα σφαιρών εισόδων τοποθετημένη trunnion είναι σχεδιασμένος τύπος σωμάτων δύο κομματιού ή τύπος σωμάτων τριών κομματιού και με δύο επιπλέοντα καθίσματα, τα οποία είναι κινητά διά την πίεση του μέσου. Κάτω από το κατώτατο σημείο των καθισμάτων, το κάθισμα που φορτώνει εκ των προτέρων τα ελατήρια τοποθετείται για να εξασφαλίσει ότι δύο επιπλέοντα καθίσματα μπορούν να συνδέσουν την επιφάνεια της σφαίρας στενά, άλλο περισσότερο, η πίεση του μέσου μπορεί επίσης να ωθήσει τα καθίσματα για να συνδέσει τη σφαίρα για να εξασφαλίσει στενά σφράγιση πιό αξιόπιστη.

Η trunnion βαλβίδα σφαιρών είναι εξοπλισμένη με ένα κινητό δαχτυλίδι με σφραγιδόλιθο καθισμάτων που μπορεί να παραγάγει τη μετατόπιση διά την πίεση του μέσου. Σε περίπτωση ότι οποιαδήποτε μέση πίεση υπάρχει, η πίεση θα πιέσει το δαχτυλίδι με σφραγιδόλιθο καθισμάτων βαλβίδων επάνω στη σφαίρα στενά, εγγμένος την απόδοση σφράγισης της βαλβίδας σφαιρών.

Χαρακτηριστικά σχεδιασμού

Η βαλβίδα σφαιρών σχεδιάζεται σύμφωνα με ISO14313, API 6D, BS 5351, GB/T 19672

Απλή δομή με την καλή εκτέλεση σφράγισης και μικρή ροπή

Πλήρης άντεξε και μείωσε άντεξε το σχέδιο με την ελάχιστη αντίσταση ροής (μηδέν πραγματικά)

Έγχυση στεγανωτικής ουσίας έκτακτης ανάγκης

Μόνη ανακούφιση πίεσης κοιλοτήτων

Ανεξάρτητοι σφαίρα και μίσχος

Χαμηλή συσκευασία εκπομπής

Ασφαλές, αντιστατικό και κατά της έκρηξης σχέδιο μίσχων πυρκαγιάς

Λειτουργία DBB, dib-1, dib-2 καθισμάτων βαλβίδων

Προαιρετικό εκτεταμένο καπό.

Σειρά προϊόντων

Υλικό σώματος: χάλυβας άνθρακα, ανοξείδωτο, χάλυβας κραμάτων
Ονομαστική διάμετρος: 2 " ~60» (DN50~DN1500)

Σύνδεση τελών: RF, RTJ, BW

Σειρά πίεσης: Class150~2500 (PN16~PN420)

Θερμοκρασία εργασίας: - 46℃~+200℃

Λειτουργία: Γαλλικό κλειδί, εργαλείο σκουληκιών, ηλεκτρικός, πνευματικός, αέριο πέρα από τον ενεργοποιητή πετρελαίου και τον ηλεκτρουδραυλικό ενεργοποιητή

Κύριο υλικό

Τοποθετημένη η Trunnion βαλβίδα σφαιρών είναι κατάλληλη για στα διάφορα είδη σωληνώσεων της κατηγορίας 150 στην κατηγορία 2500, PN16~PN160, JIS 10K~ JIS 20K για να κόψει ή να ανοίξει το μέσο σωληνώσεων, του οποίου οι τύποι λειτουργίας περιλαμβάνουν το εργαλείο σκουληκιών, manul, pneumactic ή ηλεκτρικοί ενεργοποιητές, που είναι γενικά σύνδεσης φλαντζών, και σύνδεσης τελών συγκόλλησης άκρης επίσης.

Μίσχος απόδειξης εκρήξεων:

Ο μίσχος γίνεται χωριστά από τη σφαίρα με τον ακέραιο τ-τύπο γύρω από τον ώμο, που διατηρείται από μειλίχιο. (άλλα σχέδια είναι διαθέσιμα κατόπιν αιτήσεως)

Αντιστατική συσκευή:

Η άνοιξη συν την από γραφίτη αντιστατική συσκευή τύπων εφαρμόζεται μεταξύ της σφαίρας, του μίσχου, της φλάντζας αδένων και του σώματος για να κρατήσει την ηλεκτρική συνοχή μεταξύ όλων των μεταλλικών συστατικών. Και εξασφαλίστε την αντίσταση χαμηλότερη από την αυστηρότερη απαίτηση υπηρεσιών.

Συσκευή εγχύσεων λιπών

Για DN150 (NPS 6) & μεγαλύτερος στο μίσχο και στο κάθισμα βαλβίδων παρέχεται μια σφραγίζοντας συσκευή εγχύσεων λιπών, για DN125 & μικρότερος, μπορούμε να παρέχουμε τη σφραγίζοντας συσκευή εγχύσεων λιπών σύμφωνα με τις απαιτήσεις πελατών. Όταν O-ring βλάπτεται τυχαία, από την εγχθμένη στεγανωτική ουσία που σφραγίζεται για να αποτρέψει τα μέσα μέσω της βαλβίδας του δαχτυλιδιού και ο μίσχος καθισμάτων διαρρέει.

Επιλογές σφράγισης

Μαλακό κάθισμα: Μέταλλο στο μέταλλο O-Ring σφραγίδα

Η απλή αξιόπιστη σφράγιση δομών εφαρμόσιμη στη μοριακή αξιόπιστη χαμηλή ροπή σφράγισης συναντά των πελατών υψηλών

ευρύ χαμηλότερο κόστος εφαρμογής. τα μέσα ρυθμίζουν την αξιοπιστία σφράγισης και τις χαμηλές απαιτήσεις ροπής

Ασφαλές σχέδιο πυρκαγιάς

Οι βαλβίδες σφαιρών εξασφαλίζουν πέρασμα 100% της ασφαλούς δοκιμής πυρκαγιάς. Δεδομένου ότι η βαλβίδα σφαιρών εφαρμόζει το δύο σφραγισμένο σχέδιο μέσω O-ring των σφραγίδων και του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων. Όταν η βαλβίδα είναι στην πυρκαγιά, τα μη μεταλλικά υλικά όπως οι σφραγίδες καθισμάτων PTFE, τα στολίσματα, O-ring οι σφραγίδες, λαστιχένιο κ.λπ. θα βλαφθούν, εν τω μεταξύ το εξωτερικό στρώμα του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων παρέχει μια δευτεροβάθμια σφραγίδα. Όταν το μαλακό κάθισμα καίγεται, το κάθισμα μετάλλων θα διαμορφώσει αυτόματα μια σφραγίδα μετάλλων με τη σφαίρα κάτω από την ώθηση του ελατηρίου που θα ελέγξει αποτελεσματικά την εσωτερική διαρροή και την εξωτερική διαρροή. Το σχέδιο βαλβίδων συμφωνεί πλήρως με το API 607, API 6FA, BS 6755, JB/Τ 6899 και άλλα πρότυπα,

ΔΙΠΛΕΣ ΑΠΟΜΟΝΩΣΗ & ΦΛΕΒΟΤΟΜΙΑ (DIB)

Το διπλό κάθισμα επίδρασης εμβόλων, μέση πίεση, και προς τα πάνω και προς τα κάτω καθώς επίσης και στην κοιλότητα σωμάτων, δημιουργεί μια επακόλουθη ώθηση που ωθεί το δαχτυλίδι καθισμάτων ενάντια στη σφαίρα, η βαλβίδα με τα διπλά δαχτυλίδια καθισμάτων επίδρασης εμβόλων απαιτεί μια ανακούφιση πίεσης κοιλοτήτων για να μειώσει τη συγκέντρωση πέρα από την πίεση στην κοιλότητα σωμάτων.

ΔΙΠΛΟΙ ΦΡΑΓΜΟΣ & ΦΛΕΒΟΤΟΜΙΑ (DBB)

Όταν η σφαίρα είναι στην κλειστή θέση, κάθε κάθισμα σφραγίζει μακριά το μέσο διαδικασίας ανεξάρτητα συγχρόνως μεταξύ του ρεύματος up/down και η κοιλότητα σωμάτων, αυτό επιτρέπει την παγιδευμένη πίεση κοιλοτήτων (DBB) μέσω της βαλβίδας αγωγών και διεξόδων. Ο διπλός φραγμός και η ξέβαή λειτουργία το καθιστούν πιθανό να ξεπλύνουν τη βαλβίδα υπό πίεση και να ελέγξουν που το κάθισμα σφραγίζει κατάλληλα.

Η σφαίρα καθορίζεται από trunnion και το μίσχο για το μέγεθος 4» το &smaller.      Trunnion υποστήριξη πιάτων για το μέγεθος 6» & μεγαλύτερος
