Λεπτομέρειες:
|
Μέγεθος: | NPS 2» σε 60» | Πίεση: | 150LB σε 2500LB |
---|---|---|---|
Σειρά θερμοκρασίας: | -196℃~300℃ Χαμηλή συγκρατημένη, κανονική θερμοκρασία και υψηλής θερμοκρασίας | Υλικό σώματος και περιποίησης: | Χυτοχάλυβας, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 C |
Υλικό καθισμάτων: | PTFE, RPTFE, DEVLON, Molon, ΚΡΥΦΟΚΟΙΤΆΖΕΙ, κάθισμα μετάλλων | Σφράγιση σώματος και μίσχων: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), σπειροειδής συσκευασία στολισμάτων πληγών (γραφ |
Υψηλό φως: | Τοποθετημένη βαλβίδα σφαιρών NPS 20» Trunnion,2500lb τοποθετημένη Trunnion βαλβίδα σφαιρών,Μαλακή βαλβίδα σφαιρών καθισμάτων τοποθετημένη Trunnion |

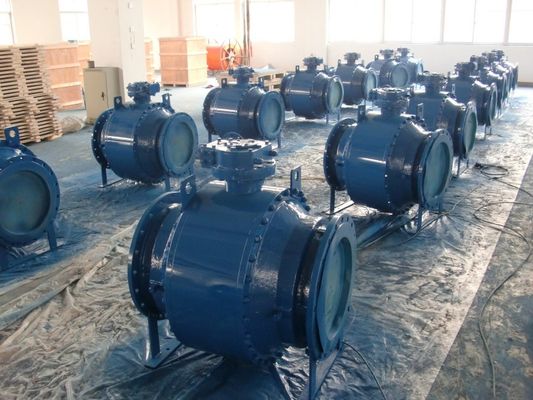

Μαλακή Trunnion εισόδων καθισμάτων δευτερεύουσα βαλβίδα σφαιρών τύπων
Trunnion η δευτερεύουσα χαρακτηριστική εφαρμογή βαλβίδων σφαιρών εισόδων είναι για τις σωληνώσεις αερίου ή αργού πετρελαίου, τα μεγαλύτερα μεγέθη (μέχρι 60 ίντσες) και τις υψηλότερες κατηγορίες πίεσης (ASME 4500 ή API 15000psi). Η κατασκευή σώματος μπορεί να είναι δύο ή τρία κομμάτια για τα μικρότερα μεγέθη (» RB μέχρι 6), τρία κομμάτια για τις διαστάσεις larges. Η πρώτη ύλη μπορεί να είναι είτε σφυρηλατημένα κομμάτια είτε φυγοκεντρικές ρίψεις. Ευρύ φάσμα των υλικών: χάλυβες άνθρακα, ωστενιτικό ή μαρτενσιτικό SS, διπλός-superduplex-ντούμπλεξ SS, νικέλιο-βασισμένα κράματα. Αμπαρωμένο σώμα ως τυποποιημένο, ενωμένο στενά σώμα για τις ειδικές εφαρμογές (δείτε το συγκεκριμένο τμήμα).
Τα κύρια τεχνικά χαρακτηριστικά γνωρίσματα βαλβίδων περιλαμβάνουν τον αντι μίσχο εκρήξεων και τα καθίσματα βαλβίδων σχεδιάζουν διαθέσιμο σε τρεις διαφορετικές εκδόσεις:
SPE (ενιαία επίδραση εμβόλων): το κάθισμα ενεργοποιείται από την προς τα πάνω πίεση μόνο.
DPE (διπλή επίδραση εμβόλων): το κάθισμα μπορεί να ενεργοποιηθεί από την προς τα πάνω πίεση ή από την πίεση κοιλοτήτων σωμάτων.
ΔΙΠΛΟΣ (SPE προς τα πάνω και DPE προς τα κάτω): συνδυάζοντας τα δύο σχέδια καθισμάτων που εξηγούνται ανωτέρω, ένα διπλό εμπόδιο μπορεί να βεβαιωθεί σε περίπτωση αποτυχίας σφράγισης καθισμάτων
Τύπος βαλβίδων σφαιρών | Σχέδιο και κατασκευή | Πρόσωπο με πρόσωπο/απ'άκρη σ'άκρη | Διαστάσεις φλαντζών | Εκτίμηση θερμοκρασίας πίεσης | Επιθεώρηση και δοκιμή |
Διασπασμένη βαλβίδα σφαιρών φλαντζών | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Σταθερή βαλβίδα σφαιρών φλαντζών | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Κύριο υλικό
Υλικό σώματος | Υλικό περιποίησης | Υλικό σφραγίδων | Στόλισμα/συσκευασία |
WCB/LCB/CF8/CF8M/CF3/CF3M, Κ.ΛΠ. | SS410, SS420, SS304, SS316, Κ.ΛΠ. | PTFE, RPTFE, ΚΡΥΦΟΚΟΙΤΆΖΕΙ, PPL, Κ.ΛΠ. |
ΓΡΑΦΙΤΗΣ. PTFE, PPL. Κ.λπ. |
Επιλογές σφράγισης
Μαλακό κάθισμα: Μέταλλο στο μέταλλο O-Ring σφραγίδα
Η απλή αξιόπιστη σφράγιση δομών εφαρμόσιμη στη μοριακή αξιόπιστη χαμηλή ροπή σφράγισης συναντά των πελατών υψηλών
ευρύ χαμηλότερο κόστος εφαρμογής. τα μέσα ρυθμίζουν την αξιοπιστία σφράγισης και τις χαμηλές απαιτήσεις ροπής
Ασφαλές σχέδιο πυρκαγιάς
Οι βαλβίδες σφαιρών εξασφαλίζουν πέρασμα 100% της ασφαλούς δοκιμής πυρκαγιάς. Δεδομένου ότι η βαλβίδα σφαιρών εφαρμόζει το δύο σφραγισμένο σχέδιο μέσω O-ring των σφραγίδων και του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων. Όταν η βαλβίδα είναι στην πυρκαγιά, τα μη μεταλλικά υλικά όπως οι σφραγίδες καθισμάτων PTFE, τα στολίσματα, O-ring οι σφραγίδες, λαστιχένιο κ.λπ. θα βλαφθούν, εν τω μεταξύ το εξωτερικό στρώμα του από γραφίτη σπειροειδούς στολίσματος πληγών μετάλλων παρέχει μια δευτεροβάθμια σφραγίδα. Όταν το μαλακό κάθισμα καίγεται, το κάθισμα μετάλλων θα διαμορφώσει αυτόματα μια σφραγίδα μετάλλων με τη σφαίρα κάτω από την ώθηση του ελατηρίου που θα ελέγξει αποτελεσματικά την εσωτερική διαρροή και την εξωτερική διαρροή. Το σχέδιο βαλβίδων συμφωνεί πλήρως με το API 607, API 6FA, BS 6755, JB/Τ 6899 και άλλα πρότυπα,
ΔΙΠΛΟΙ ΦΡΑΓΜΟΣ & ΦΛΕΒΟΤΟΜΙΑ (DBB)
Όταν η σφαίρα είναι στην κλειστή θέση, κάθε κάθισμα σφραγίζει μακριά το μέσο διαδικασίας ανεξάρτητα συγχρόνως μεταξύ του ρεύματος up/down και η κοιλότητα σωμάτων, αυτό επιτρέπει την παγιδευμένη πίεση κοιλοτήτων (DBB) μέσω της βαλβίδας αγωγών και διεξόδων. Ο διπλός φραγμός και η ξέβαή λειτουργία το καθιστούν πιθανό να ξεπλύνουν τη βαλβίδα υπό πίεση και να ελέγξουν που το κάθισμα σφραγίζει κατάλληλα.
ΔΙΠΛΕΣ ΑΠΟΜΟΝΩΣΗ & ΦΛΕΒΟΤΟΜΙΑ (DIB)
Το διπλό κάθισμα επίδρασης εμβόλων, μέση πίεση, και προς τα πάνω και προς τα κάτω καθώς επίσης και στην κοιλότητα σωμάτων, δημιουργεί μια επακόλουθη ώθηση που ωθεί το δαχτυλίδι καθισμάτων ενάντια στη σφαίρα, η βαλβίδα με τα διπλά δαχτυλίδια καθισμάτων επίδρασης εμβόλων απαιτεί μια ανακούφιση πίεσης κοιλοτήτων για να μειώσει τη συγκέντρωση πέρα από την πίεση στην κοιλότητα σωμάτων.
Η σφαίρα καθορίζεται από trunnion και το μίσχο για το μέγεθος 4» το &smaller. Trunnion υποστήριξη πιάτων για το μέγεθος 6» & μεγαλύτερος
